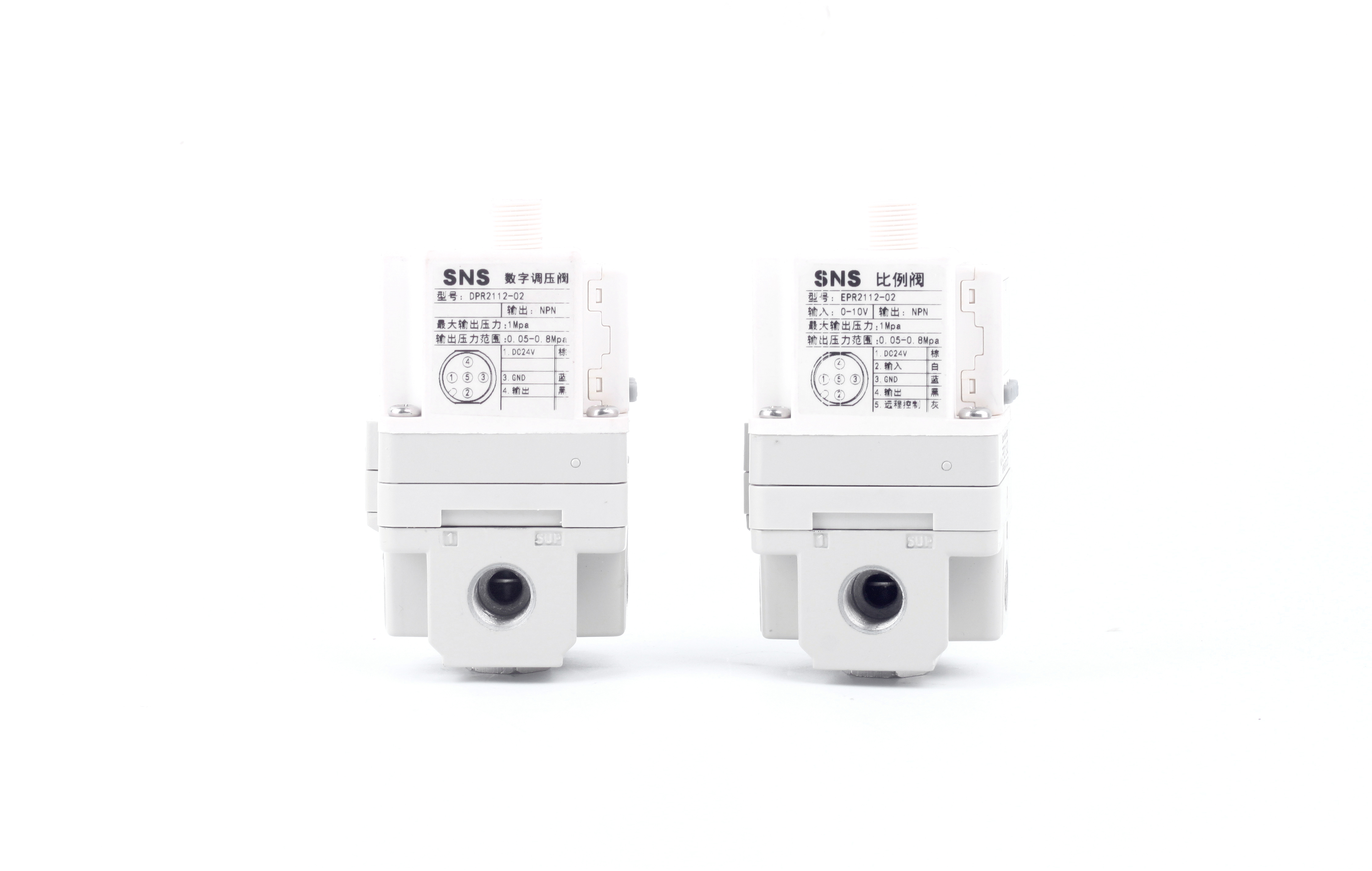

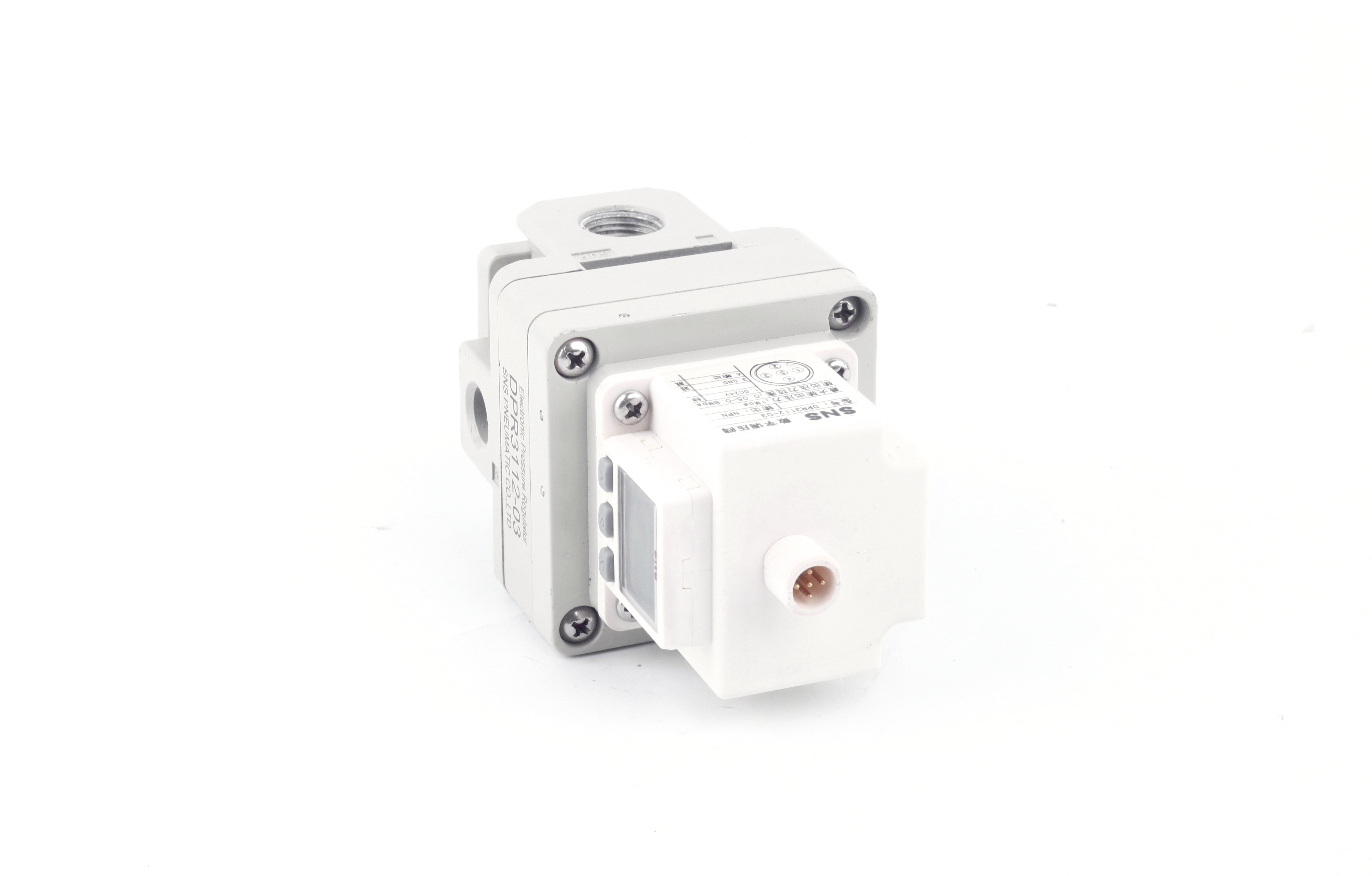

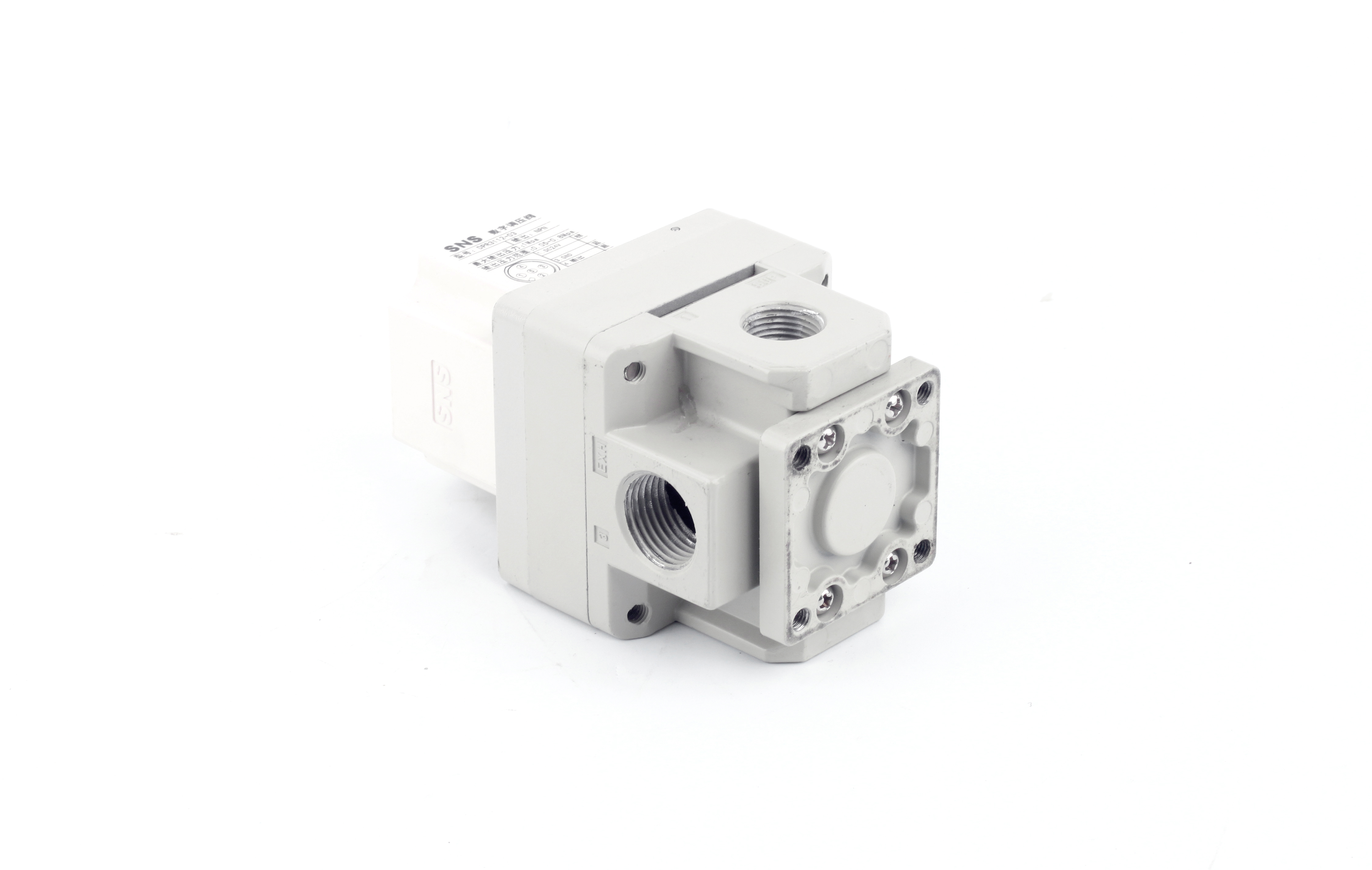

比例阀安装使用说明书

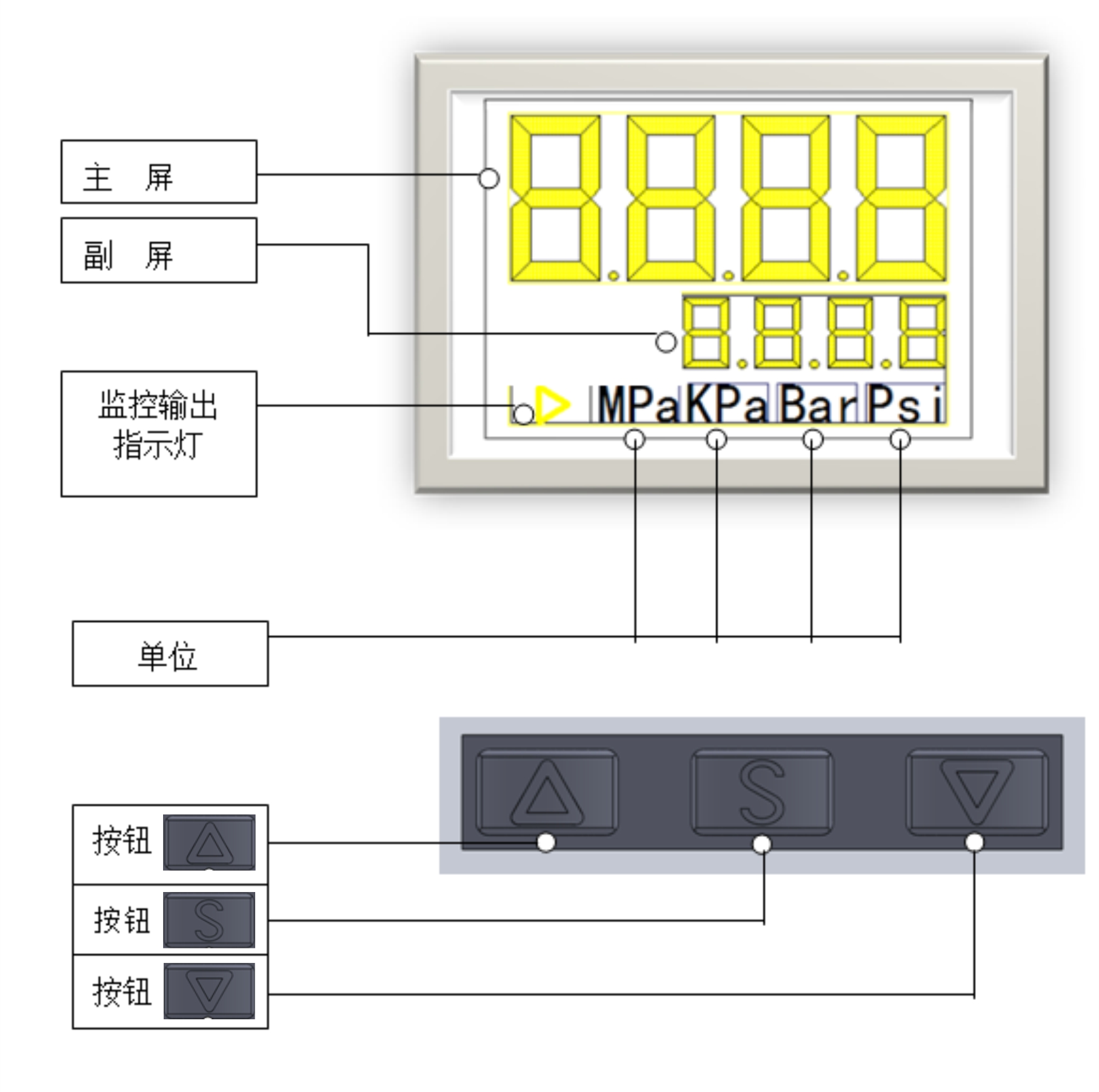

显示屏

如图所示：

1、主屏和副屏：通常主屏显示实际值（输出压力），副屏显示应有值（设定压力）。

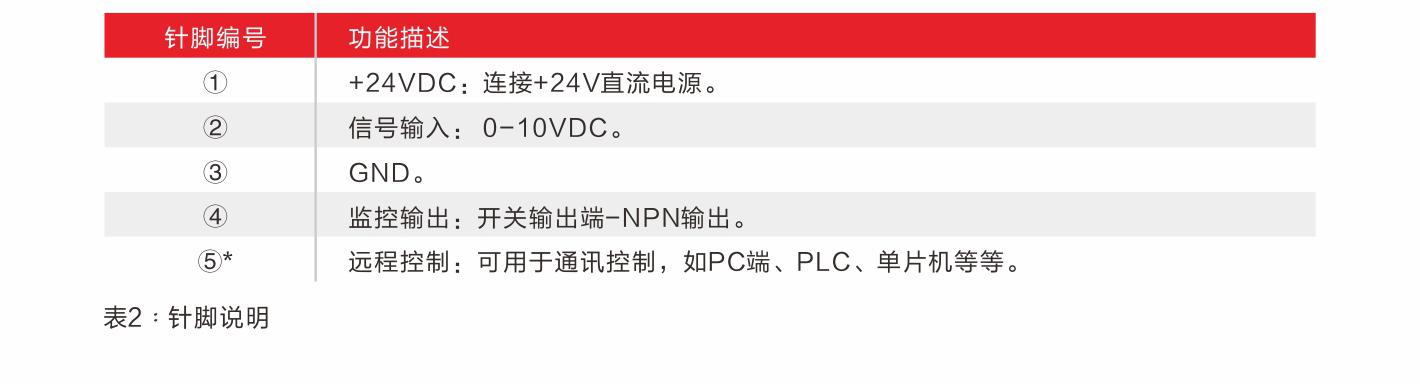

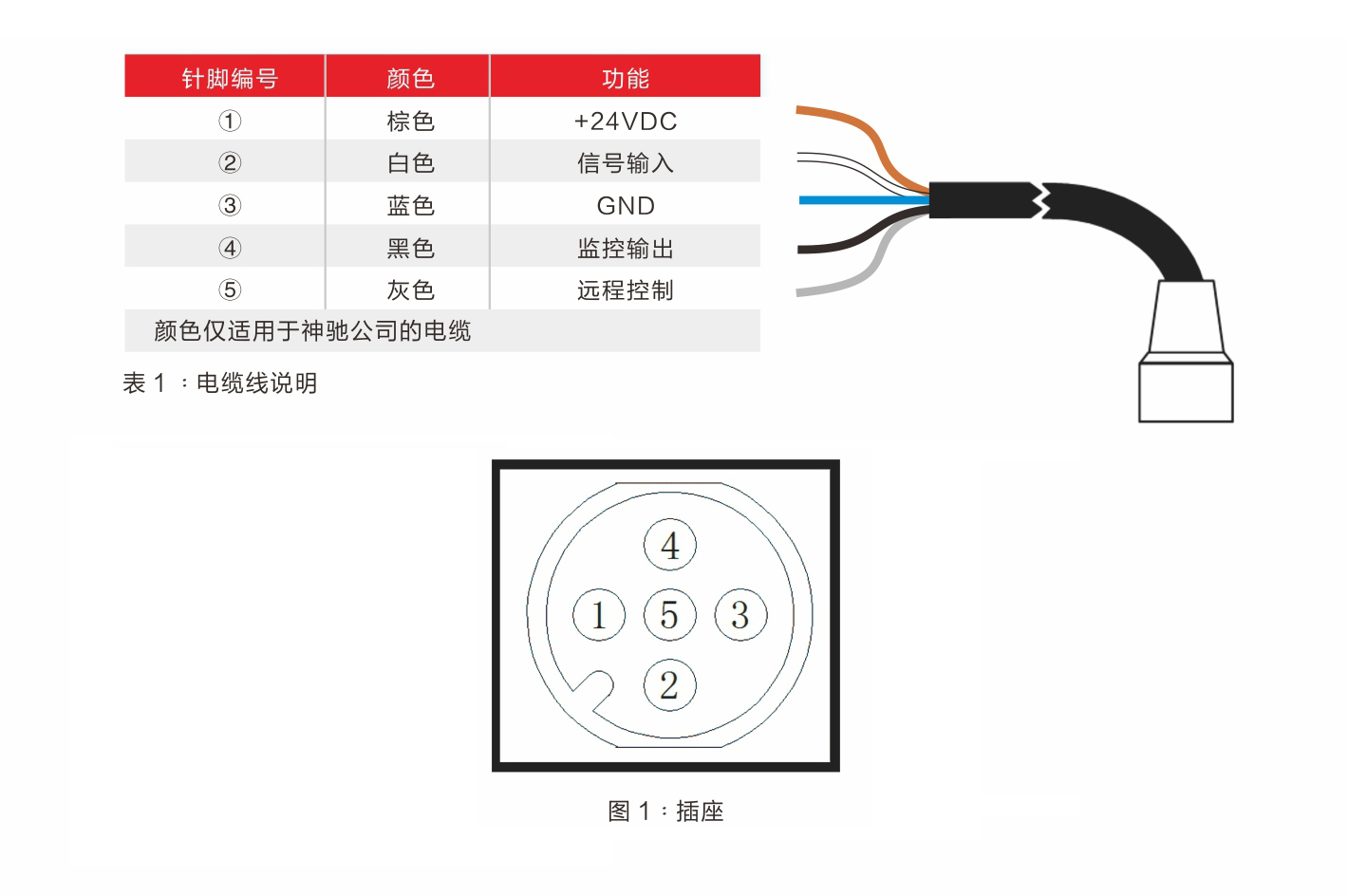

2、监控输出指示灯：监控输出（表2）启动时指示灯显示“▶”，反之显示“■”。

3、单位：根据设置显示单位,默认MPa。

4、按钮：“▲”，“S”和“▼”分别为“向上”、“设置”和“向下”按钮，用于界面操作。

设置菜单

基本操作步骤

1、长按(5秒)“S”按键就能进入设置菜单界面。

2、进入设置菜单界面后，短按(2秒内) “S”按键进入下级菜单或者跳入上级菜单。

3、借助按键“▲”或“▼”可在菜单项中进行选择。

4、重复（1）第一步操作可退出设置菜单界面。

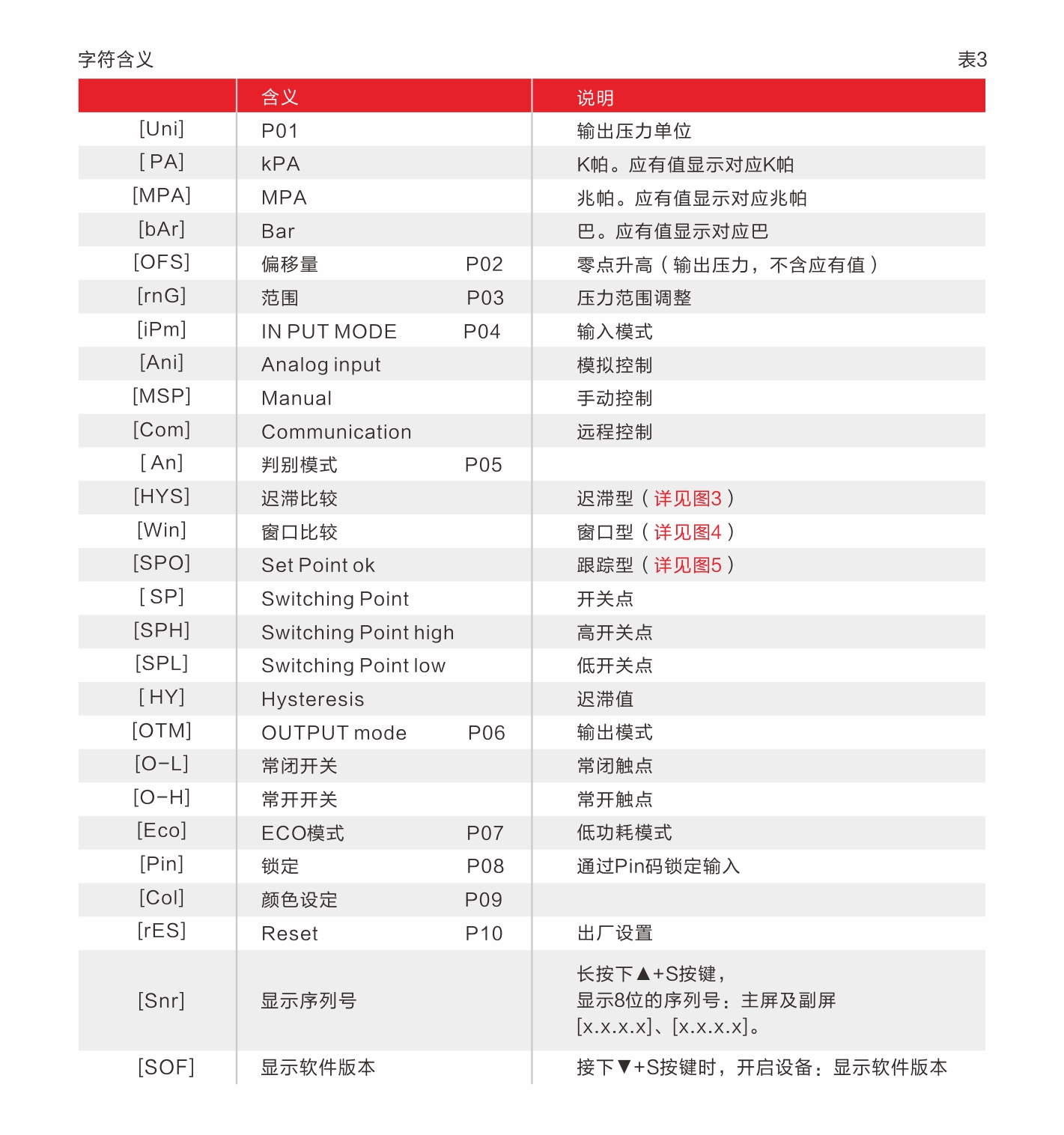

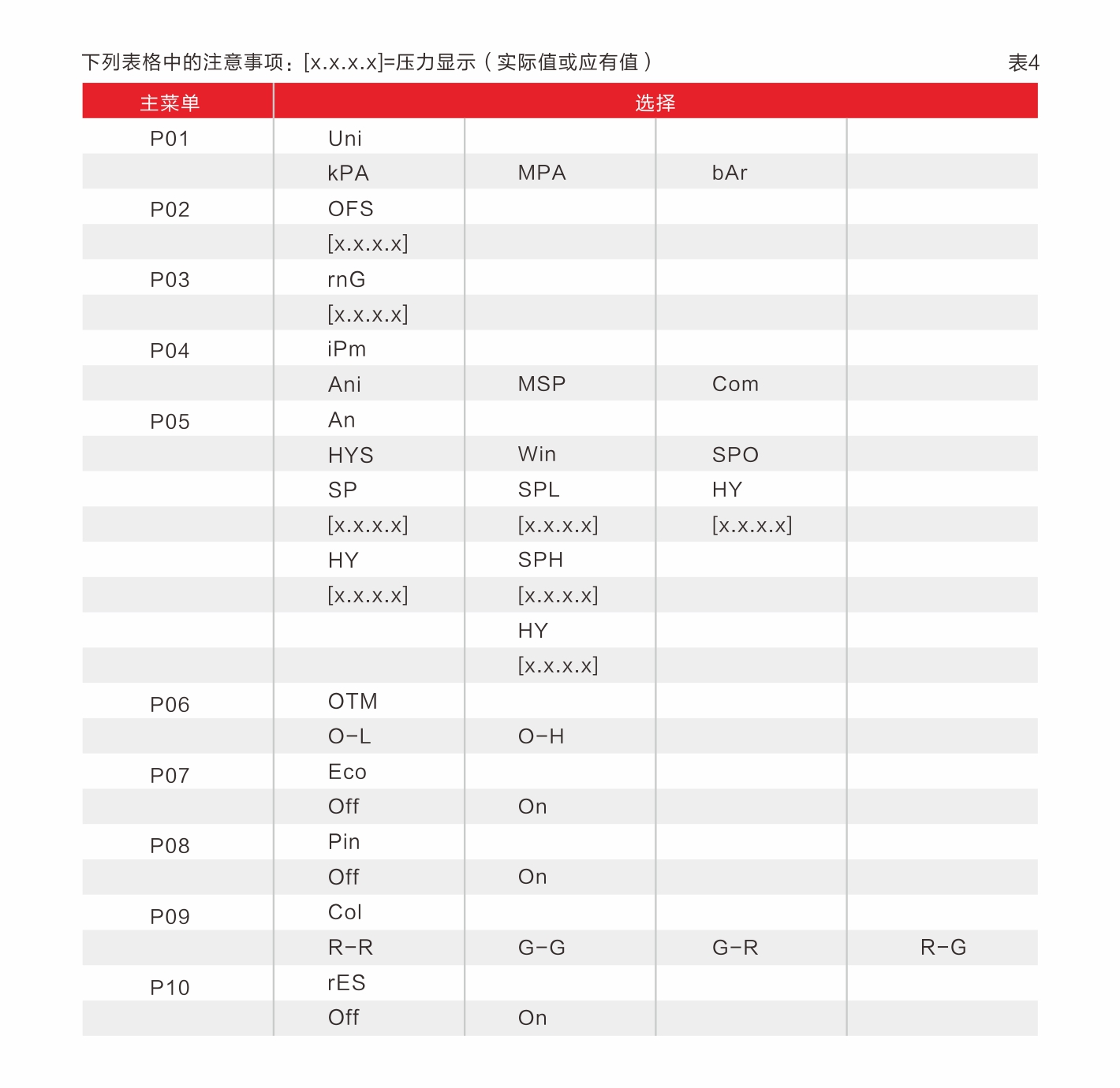

设置菜单说明

功能说明

1、Uni: 单位设置，可选择3个不同的单位：KPa，MPa和Bar。不同单位对应的数据格式也不同。

2、OFS：偏移量，调节实际值的偏移量。此变量≥0。

3、rnG：压力范围，设置比例阀的压力范围。

4、iPm：应有值输入模式，由3种输入模式分别为，模拟控制模式（Ani）、手动控制模式（MSP）和远程控制模式（Com），3种模式对应副屏的底色为绿、黄和红色。

     ① Ani：接收电压0-10V转换为应有值。

     ② MSP：手动调节应有值，只用于调试。

     ③ Com：远程控制，由通讯方式对比例阀的输出压力设置，不同于电压或电流模拟信号输入，远程控制的信号传输更稳定，亦可延长传输距离。可由PC，单片机，PLC等设备实现。

功能：1.设置输出压力。2.读取当前输出压力。3.开监控输出。4.关监控输出

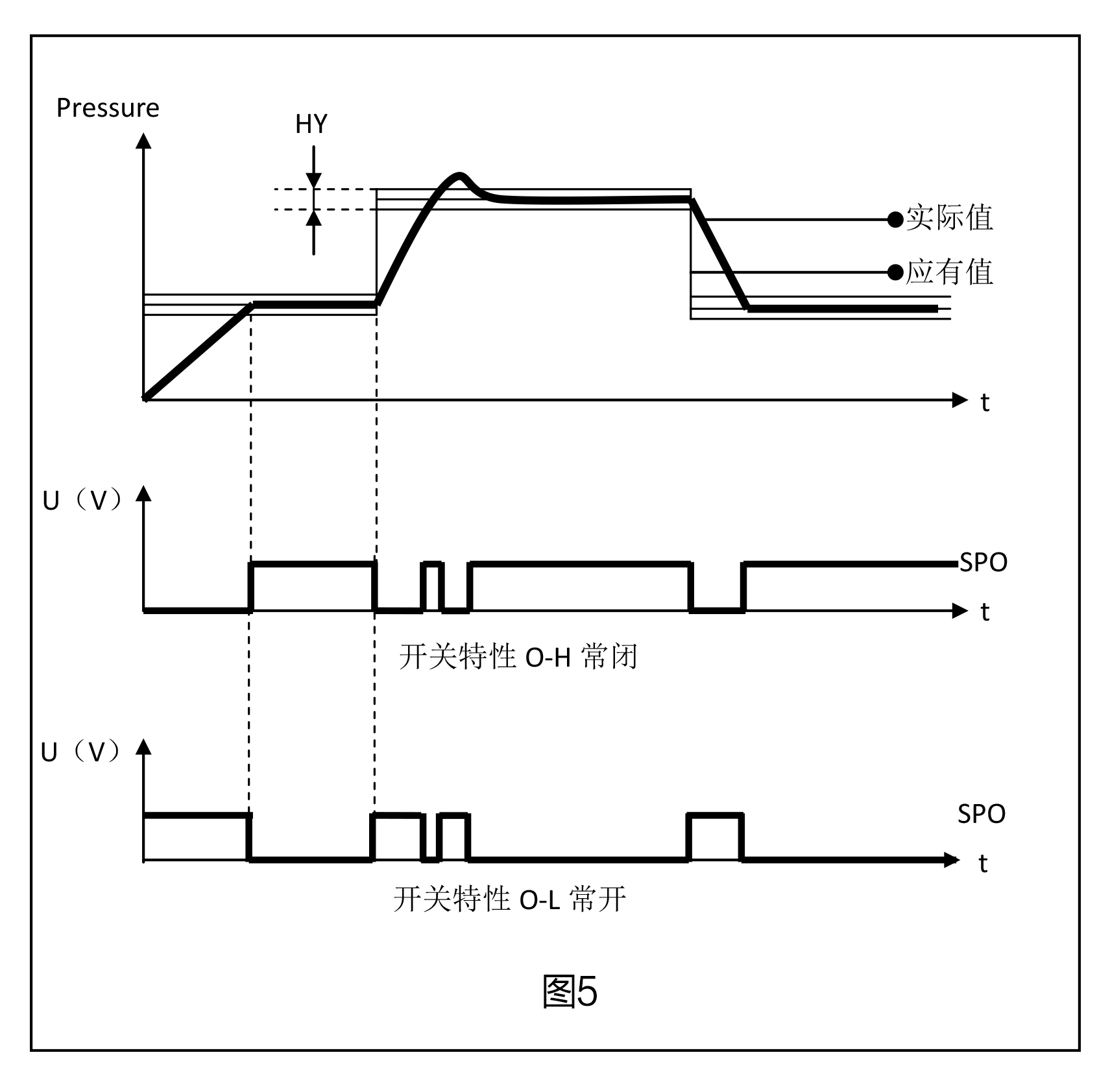

 5、An：判别模式，此模式若设定压力开关输出端，则可选择以下3种模式，迟滞型（HYS）、窗口型（Win）和跟踪型（SPO）。开关点(SPx)和迟滞值(HY)，只有在选择了一个判别模式的情况下才会激活开关点。此迟滞值为应有值的公差，允许实际值在此公差内波动，避免输出端(监控输出)信号变化。

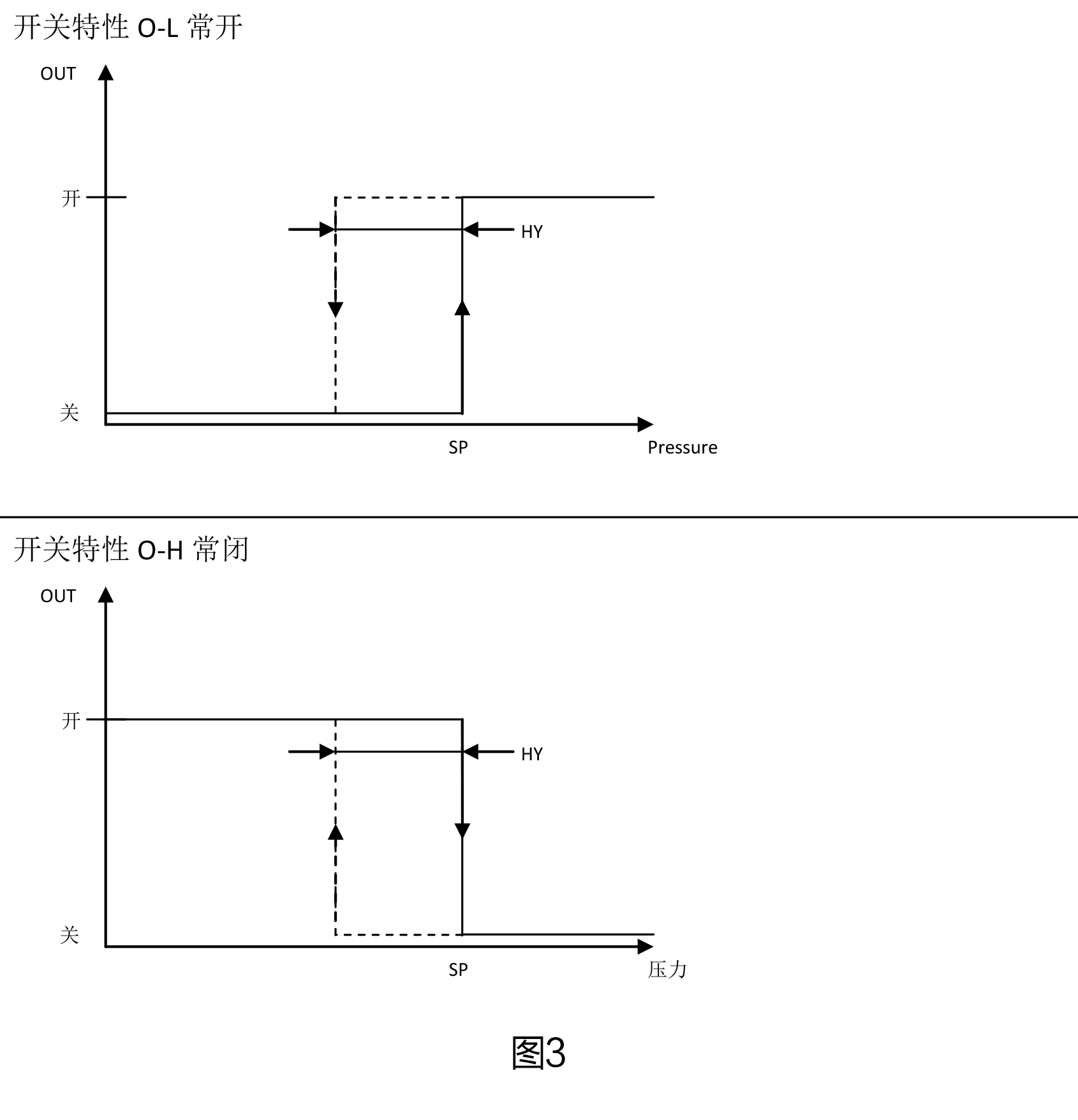

① HYS：迟滞型图解

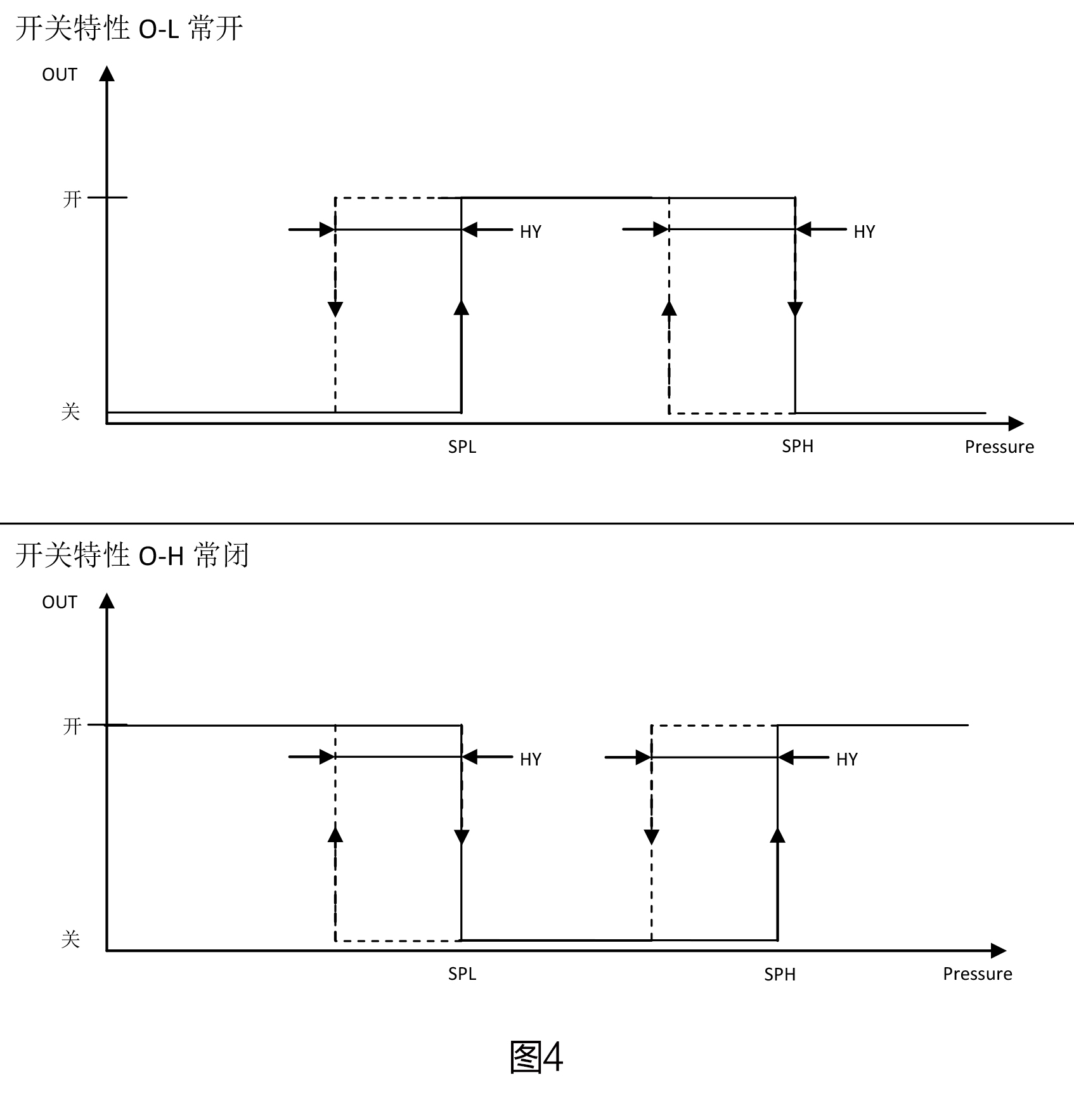

② Win：窗口型图解

6、OTM: 输出模式分两种常开（O-L）和常闭（O-H），当输出模式被设置为常开（O-L）时，“监控输出”端的电压为低电平；若开关点使能，则电压为高电平。常闭（O-H）则相反。

7、Eco: 低功耗模式。开启此模式后，若10秒内没有任何操作，则进入低功耗模式，屏幕只显示3个亮点。按任意按钮将唤醒屏幕。

8、Pin: 锁定模式，此模式可防止误操作。开启此模式，并进入设置菜单屏幕会显示LOCK且无法进行操作。解除锁定模式，长按“▲”和“▼”按钮3秒后即可。

9、Col: 颜色设置，此功能对应主屏底色。

     ① R-R主屏底色为红色。

     ② G-G主屏底色为绿色。

     ③ G-R当开关点使能时主屏底色为绿色，反之为红色。

     ④ R-G当开关点使能时主屏底色为红色，反之为绿色。

10、rES: 出厂设置。
