产品 | 电气比例阀应用知识点
发布时间:2021-03-15 14:55:49    浏览:1155


电气比例阀在生产中用途十分广泛

它作为气动系统中

重要一员而被我们熟悉

为了让客户加深对比例分的认知

接下来让我们一起了解比例阀的应用知识点吧

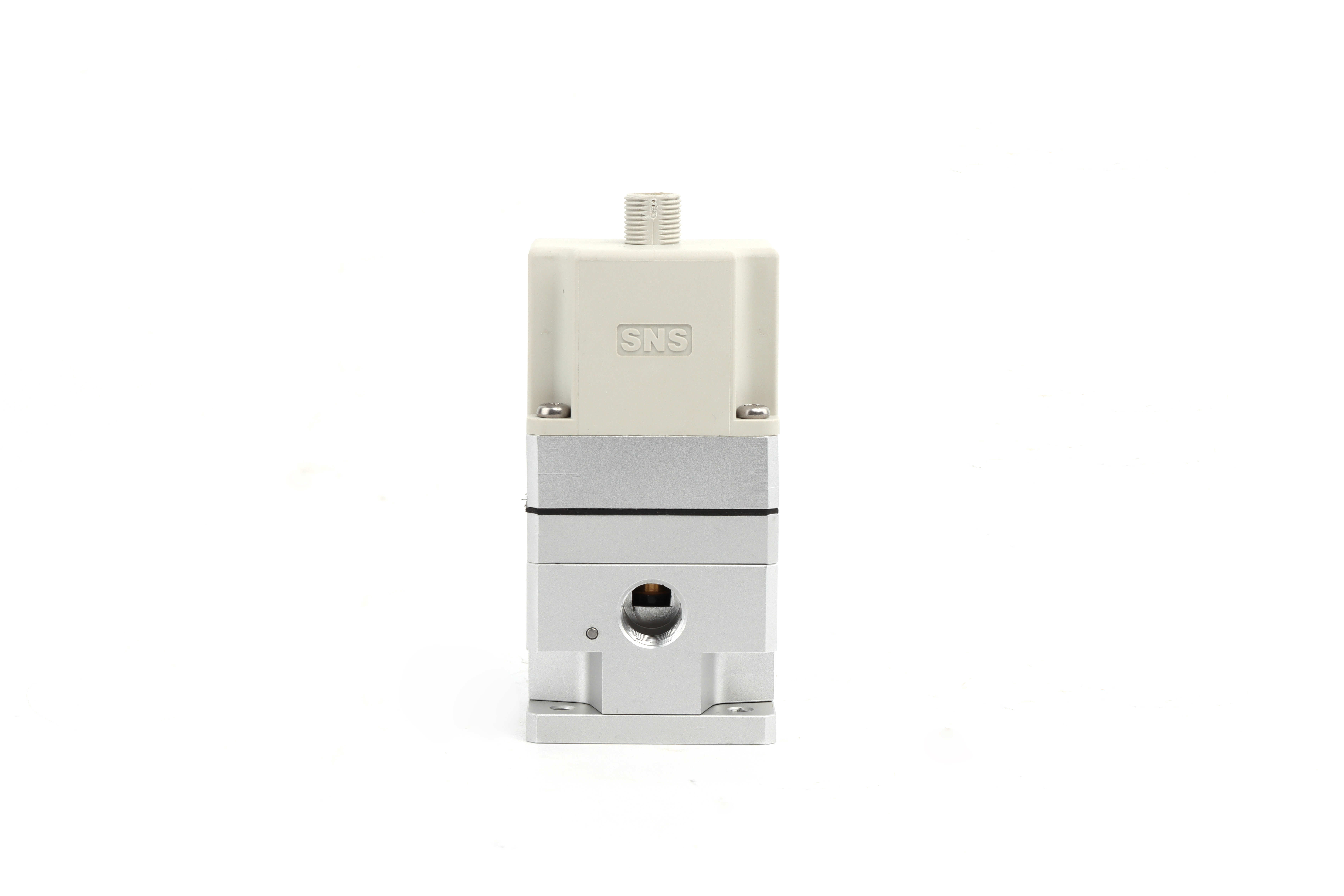

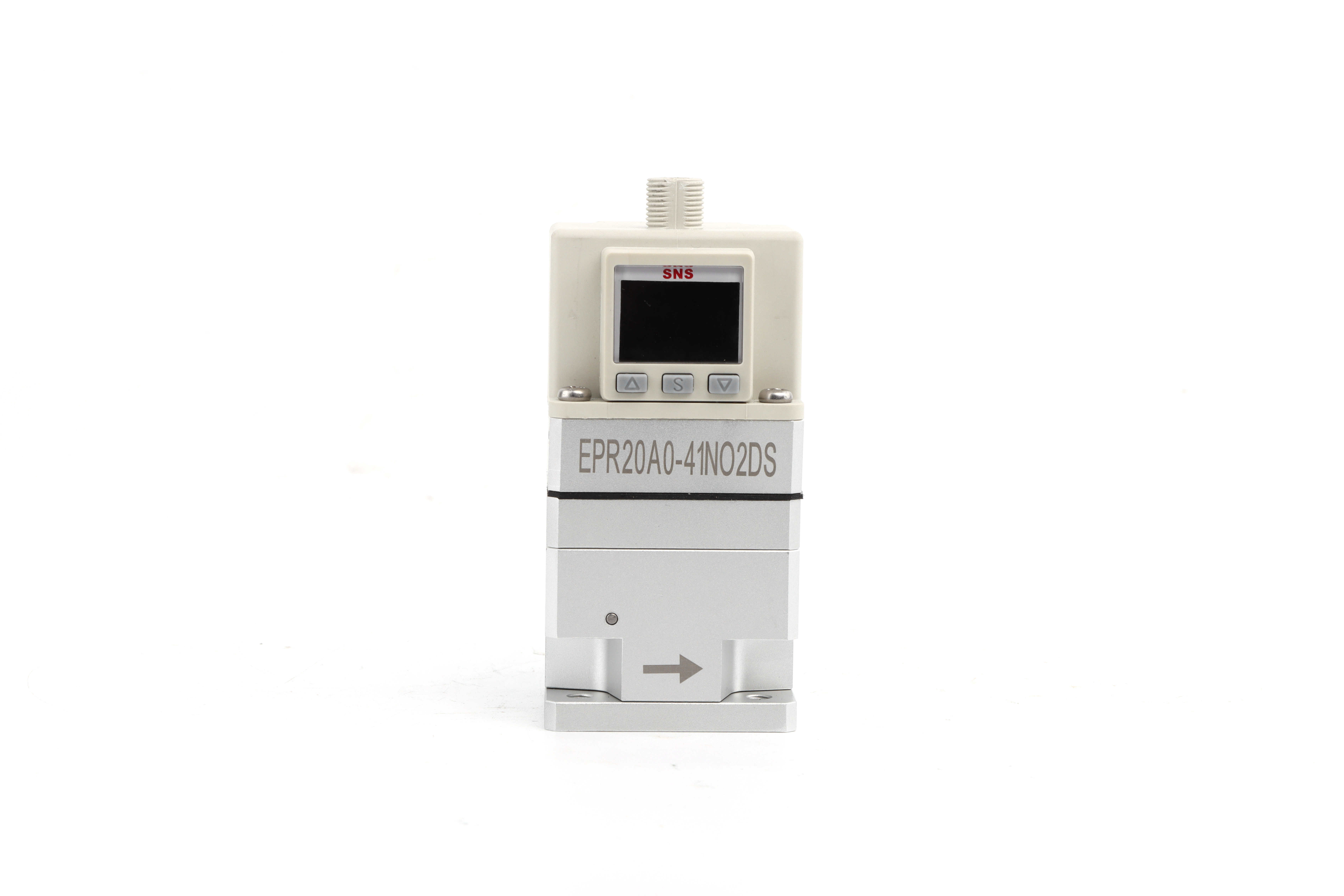

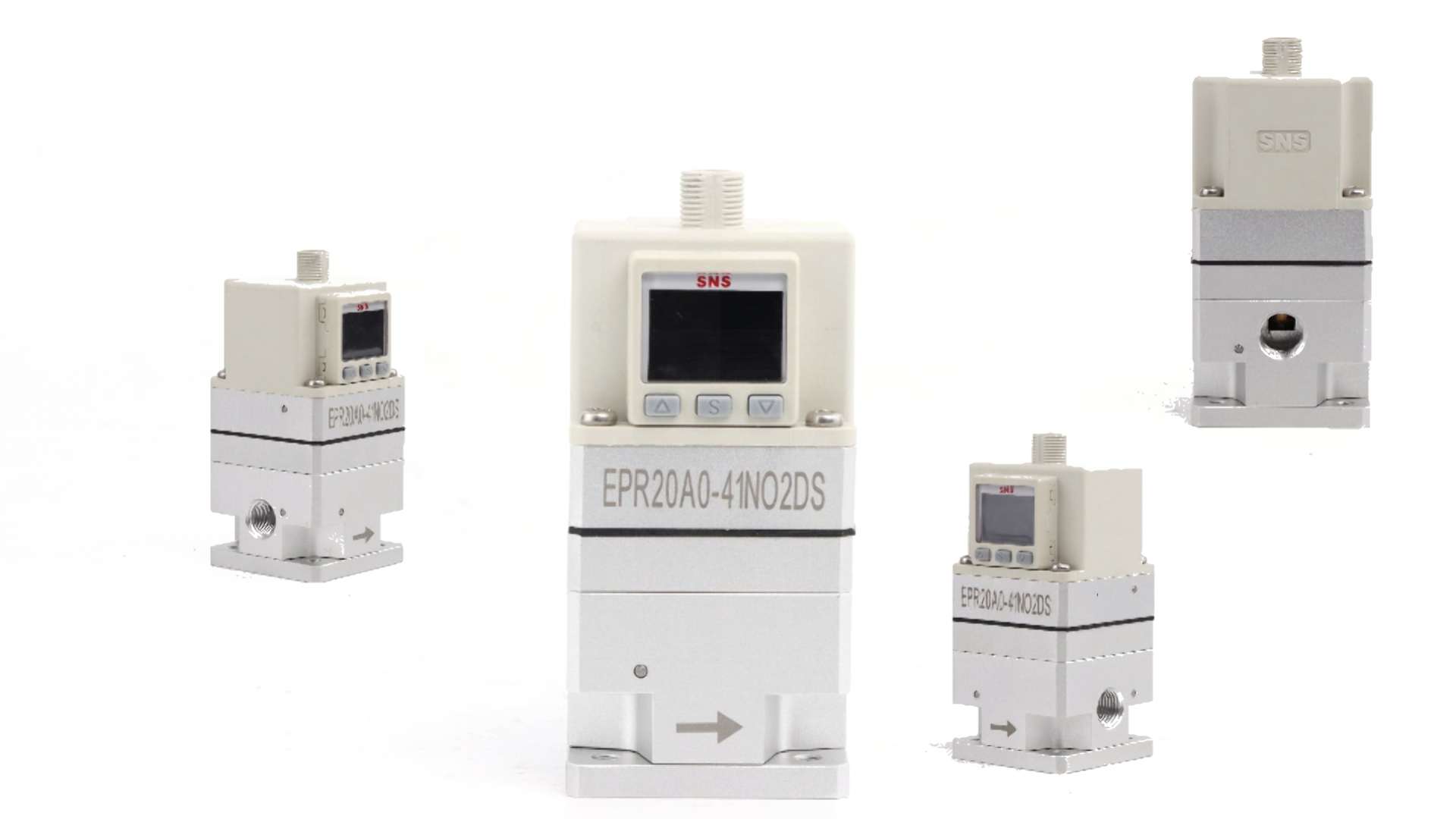

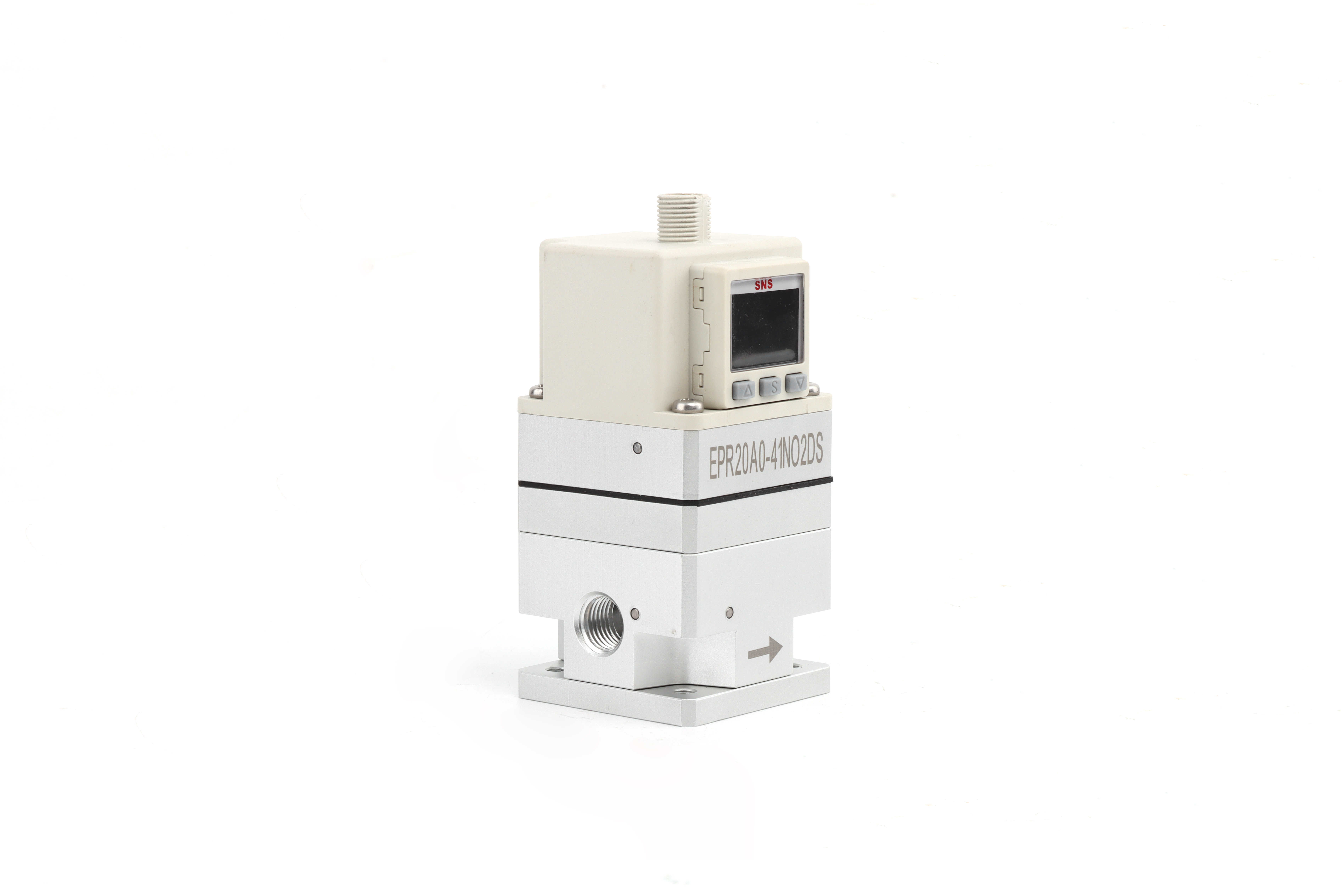

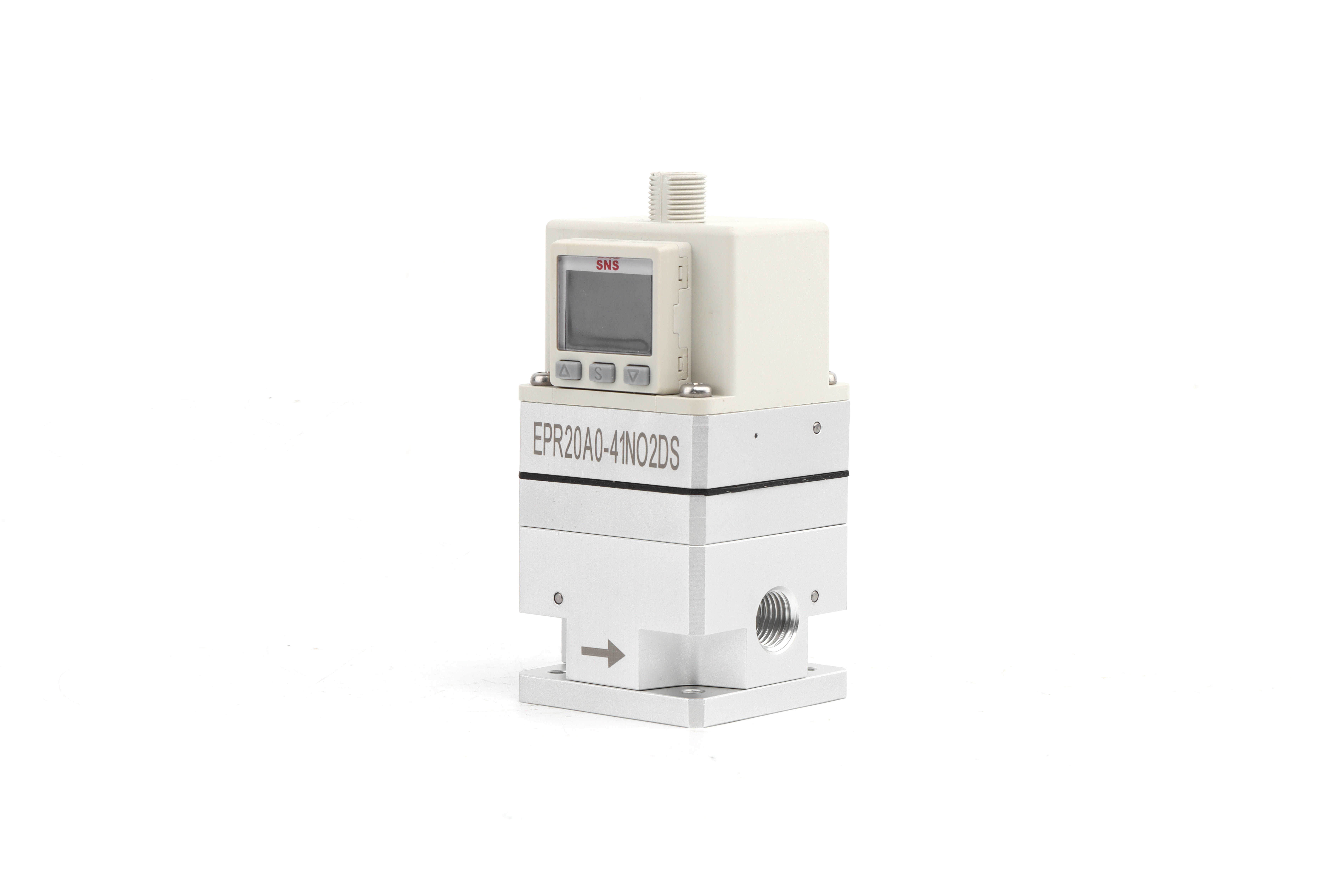

电气比例阀-简称比例阀。其特点是输出量随输入量变化而变化。输出量与输入量之间存在一定的比例关系,故称电气比例阀。







比例阀是由电-机械转换器与气动放大器组成,是一个闭环控制系统。该系统不断地检测输出端的输出量(压力),并反馈到系统的输入端,与输入量(应有值)进行比较。当输出量实际值(压力值)偏离输入量(应有值)时,系统自动进行修正,使输出量向接近输入量的方向变化,从而保证输出量稳定在输入量要求的压力值内。保持输出量与输入量的比例关系。



产品特点
  • 输出压力随输入信号变化而变化,输出压力与输入信号存在一定的比例关系。

  • 具有无级调压能力。

  • 具有远程控制和程序控制的能力:由通讯方式对比例阀的应有值进行设置,远程控制的信号传输更稳定,亦可延长控制距离。可由PC,单片机,PLC 等设备实现。



使用注意事项


  1. 在电气比例阀之前,应设置 5μm以下过滤精度的空气过滤器和油雾分离器。向比例阀提供清洁干燥的压缩空气,以便能达到电气比例阀应有的各种特性。

  2. 安装前,配管应进行清洁处理。

  3. 在比例阀的前端,不得装油雾器。

  4. 比例阀在加压状态下切断电源,出口侧压力能暂时保持,不保证一直保持。若需排气时,在降下设定压力后再切断电源,用残压释放阀排气。

  5. 比例阀的控制状态,由于停电等失去电源,出口侧压力可保持一次。另,让出口侧向大气开放时,压力会不断下降直至大气压力。

  6. 比例阀通电后,若切断供给压力,电磁阀仍动作,会产生啪啪声,降低寿命。故切断气源时一定要切断电源,否则比例阀将进入“休眠状态”。

  7. 比例阀产品出厂时,已调整好,请不要拆卸,以免造成故障。

  8. 比例阀不使用监控输出(开关输出)的场合,监控输出线(黑线)不能与其他线接触,以免出现误动作。使用感性负载(电磁阀、继电器等)必须有过电压吸收措施 。

  9. 应避免电噪声引起误动作。本产品及其配线应远离电机及动力线等,以免受点噪声影响。

  10. 输出侧容积大,把溢流功能作为目的使用时,溢流时排气噪声大,排气口应装消音器。

  11. 当应有值小于0.1V时视作为0V 。在这种情怳下, 通过激活排气阀将输出压力设置为0 Bar并排出比例阀腔内气体。

  12. 在切断比例阀电源前,请确保切断应有值电压(小于0.1V ),然后切断气源压力, 最后切断比例阀电源。

  13.  气源要求: 输入压力应大于输出压力0.1MP以上,并符合气体总消耗量即输入流量大于输出流量。
