神驰气液转换器介绍





01 为什么要使用气液转换器


一、因为空气有压缩性,难以得到低速以及精确的中间停止,但液压系统需有液压泵,配管较困难,成本也高,故使用气液转换器。

二、液转换的常见用法为使用一个上下都有接口的储液罐,上方进气,下方出油,但是这样的用法经常会在回油的过程中将油压至上方进气口,从而使液压油沿管道从排气口流出,造成损失和浪费。气液转换器中的挡片能有效防止此类情况出现,并且它带有油量指示管,可以帮助客户有效维护系统。

02 什么是气液转换器


气液转换器是将空气压转换为油压(增压比1:1)的元件,可作为辅件组入气液回路。使用它可消除一般气动回路中出现的低速运动时的爬行和不稳定现象,并可和各种气动元件组合使用。

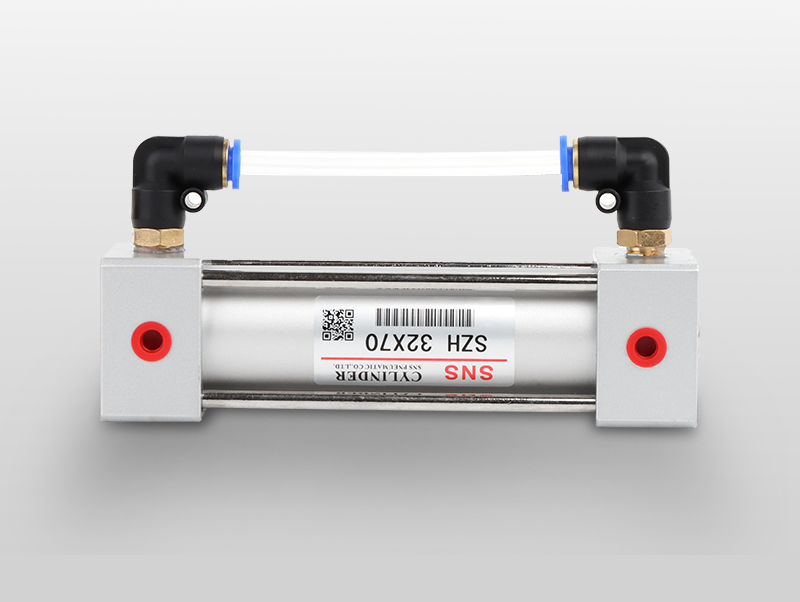

神驰气液转换器

在气液系统中担当着重要位置

它集众多优点于一身

接下来我们来认识一下这款

高质量、低成本的产品吧




工作原理

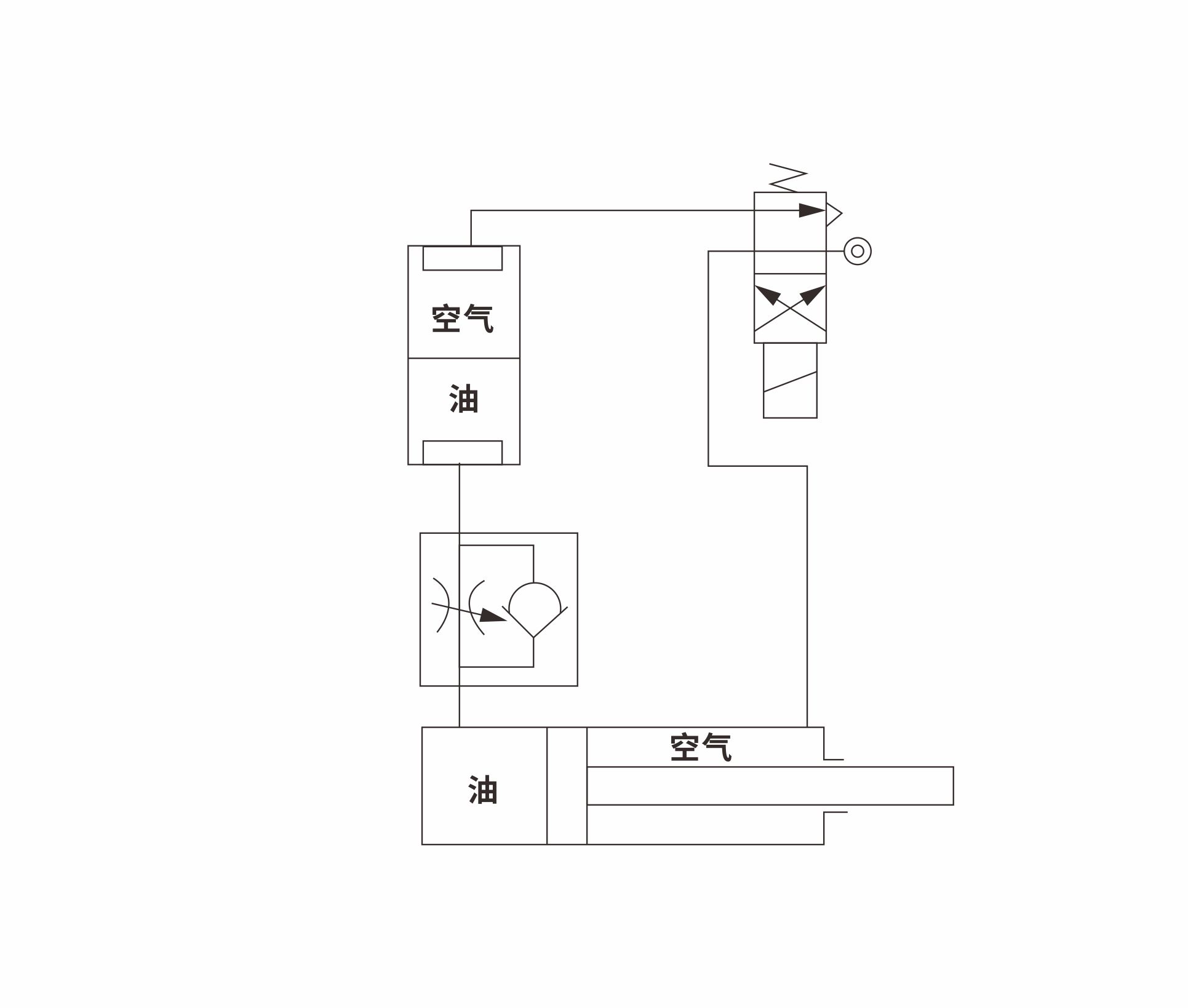

气液转换器是一个油面处于静压状态垂直放置的油筒。当压缩空气直接作用在油面上时,不会引起油面波动和油沫飞溅。其工作原理见下方附图。



气液转换器中注有液压油,由于转换器中间没有隔开的活塞,油处于油筒下部。切换电磁阀,压缩空气进入气液转换器上部,液压油经过单向节流阀进入油缸推动活塞杆前进,通过单向节流阀实现无爬行的无级变速;切换二位四通电磁阀前部,推动活塞杆复位,液压油经过节流阀快速回到气液转换器,由于挡片作用,液压油不会进入上方管道。当二位四通电磁阀返位时,开始新的工作循环。



结构特征


气液转换器的关键问题是要避免气混入油中被输出,造成传动的不稳定。一般在空气入口处安装缓冲装置,避免输入的压缩空气直接吹到液面上,引起液面波动和油沫飞溅。缓冲器和液面保持一定距离。


产品特点



  • 规格多,适应性强。反应速度快,能满足不同用户要求。

  • 由于工作油温稳定,空气不好混入油中,效率高,因而能获得稳定的移动。

  • 与液压相比,不需要复杂、庞大的泵站和冷却系统等,价格便宜。又因无油泵引起的脉动,油温稳定,可用于精密切割,精密稳定的进给。

  • 与液压阻尼缸比较,气液转换器与油缸分离,可放在任意位置,操作方便,自由度高。




产品应用场合



气液转换器在自动化线路等重要的精密控制系统,机械手、重型机床、点焊机、传送带、医疗器械、汽车、船舶和航空中都有广泛的应用。

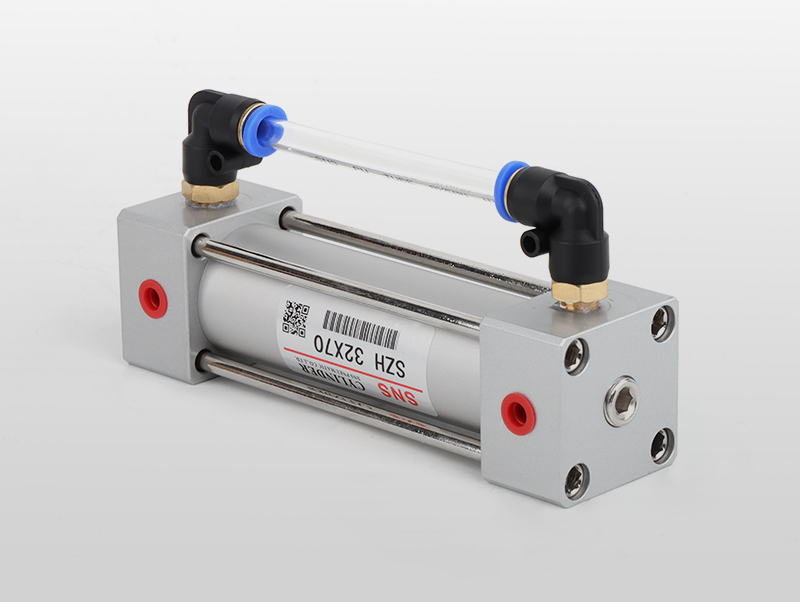

神驰气液转换器

将气动、液压两者的优点结合

提高气动、液压技术
