产品 | 神驰固态电子式磁性开关与磁簧管式磁性开关的区别
发布时间:2021-09-09 11:33:49    浏览:1205

磁性开关是一种通过磁场信号来控制的线路开关器件,也叫磁控开关。


它具有结构简单、体积小、便于控制等优点。作为磁场信号控制的线路切换装置,可用作计数,限位等的传感器,并且广泛用于各种通信设备中。




今天小编将带着大家从工作原理、性能参数、优缺点等方面,快速了解一下神驰固态电子式磁性开关与磁簧管式磁性开关的区别。

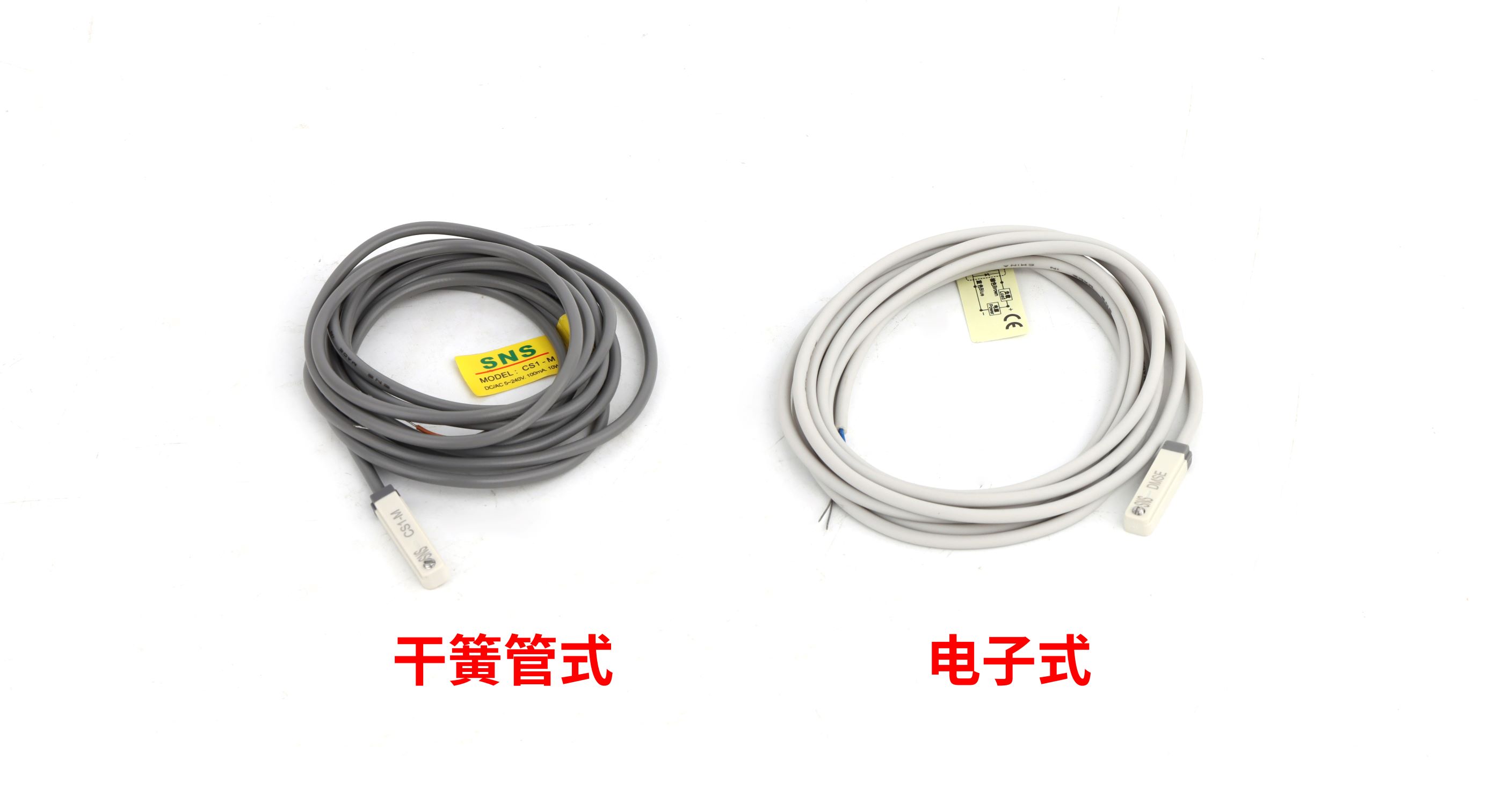

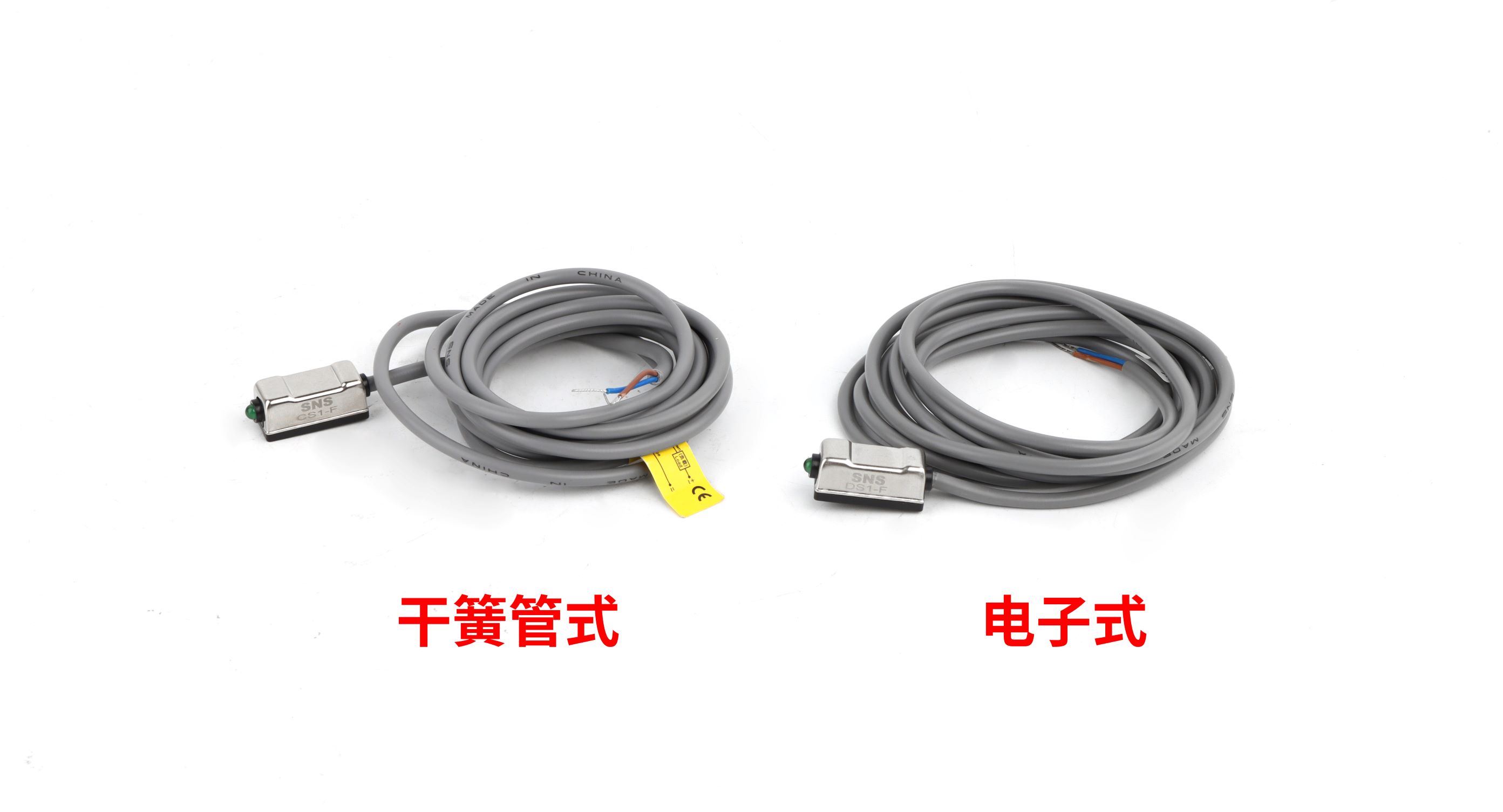

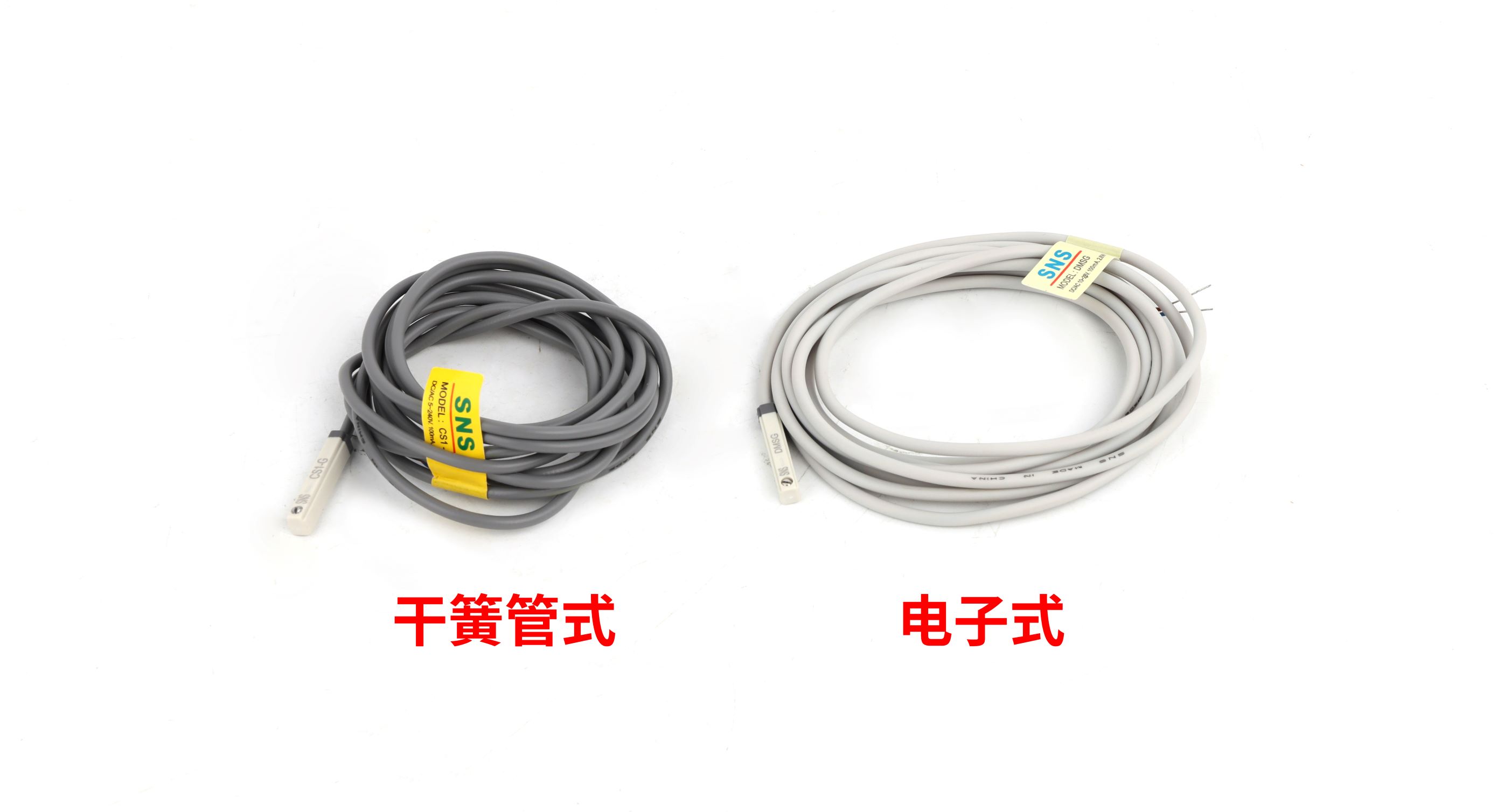

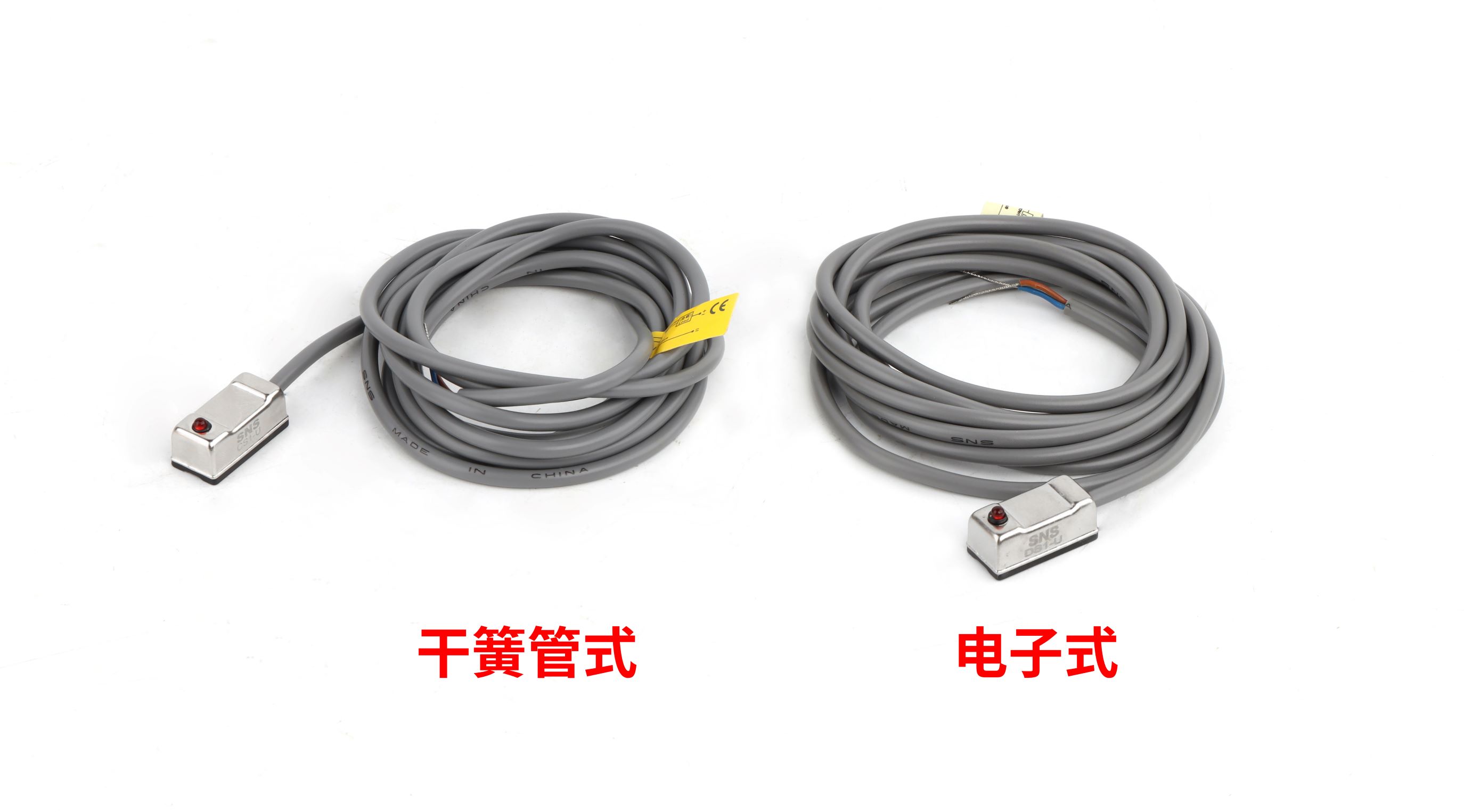

电子式磁性开关与磁簧管磁性开关的特点比较

NO.1


工作原理



有触点式磁簧开关:当气缸内的磁环进入开关的感应范围时,在磁场的作用下,磁簧管内的两个金属簧片被磁化而互相吸引并接触在一起,进而电路导通发出信号给控制器;而当磁环离开开关的感应范围后,磁性开始减弱至消失,两个金属簧片因磁性消失而分开, 线路也就断开,开关无信号输出给控制器。


无触点电子式开关:当气缸内的磁环进入开关的感应范围时,集成电路(IC)内的磁电转换元件(磁敏电阻)输出信号会发生变化,此信号经过放大器放大处理之后, 会转化成为磁性开关的通断信号输出给控制器。


NO.2

感应区间



有触点磁簧式开关:其感应区间(动作范围)由磁簧管的特性所决定,通常约为8-12mm,不可用于高精度定位的场景。


无触点电子式开关:电子式开关的感应是透过磁阻IC来检测出微米级的磁场变化(0.001mm),灵敏度高,所以其感应区间(动作范围)是基于磁环厚度所决定的,一般约为4mm,可用于高精度定位的场景。


NO.3

使用电压范围



有触点磁簧式开关:适用于5 - 240V的工作环境,并能兼容交流电与直流电,有着耐高压的特点。


无触点电子式开关:电子式开关适用于5 - 30V直流电的工作环境中。


NO.4

感应速度



有触点磁簧式开关:工作切换频率为200HZ,意味着磁性开关想要完成一次完整的信号侦测与输出需要5毫秒(ms),若气缸内磁环通过磁性开关的速度快于5毫秒,则磁性开关会无法侦测到磁环位置,并且发不出信号。


无触点电子式开关:工作切换频率为1000HZ以上(有些芯片可达5000HZ),意味着磁性开关想要完成一次完整的信号侦测与输出需要1毫秒(ms),只要气缸内磁环通过磁性开关的速度不低于1毫秒,磁性开关都可以侦测到磁环并发出信号。


NO.5

优/缺点总结



有触点磁簧开关:

优点:


1、能适用的电压范围较广,可应用于交流/直流电,耐电压至240伏特。


缺点:


1、磁簧管的玻璃易碎易裂,不经意的碰撞或储存环境不当都会使感度发生变异,使用上容易发生故障,较为娇贵;

2、机械结构动作时间久了材料会疲乏,开关寿命较短;

3、使用环境磁场较强或是磁环磁场较强时,开关容易误动作;磁环的磁场较弱至低于金属簧片最小磁化值时,会导致开关无动作。


无触点电子式开关:

优点:


1、感应点精准,反应速度快,开关不会误动作或无动作;

2、抗震动、抗冲击,具备高防护等级,相比磁簧式开关使用寿命提升了300% ;


缺点:


1、电子式开关仅适用于5 - 30V直流电的工作环境中。
