摆动气爪是将气爪机构与摆动功能紧凑地一体化。在生产的过程中，一只气爪即可完成搬运线的工件夹持与反转，可调节摆动范围及角度。它的实用性强，用途广泛，在市场中非常受欢迎。

神驰气动推出了

全新MRHQ系列摆动气爪

每个细小部件都经过全新整合设计

精益细节，高质高效


作为最新产品MRHQ系列摆动气爪，我们提升了整体性能，使其特点更加突出：

安装方式

结合轴向上的2面+主体+侧面上的3个方向共5个方向可进行安装。


产品参数

型号表示方法

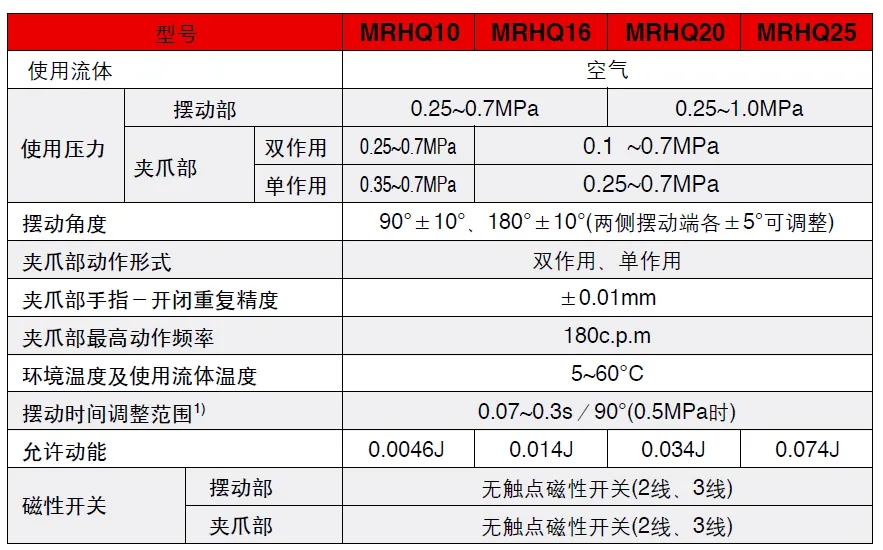

产品规格



磁性开关安装方法

摆动确认用磁性开关的安装方法

1、首先，将安装在标准开关上的开槽止动螺钉卸下。


2、将开关插入开关外壳，将开关安装螺钉B装入第1段沟槽（MRHQ20、25）或第2段沟槽（MRHQ10、16），并固定开关。


3、将固定有开关的开关外壳，按图1方向装入空中。


图1

夹爪开闭确认用磁性开关的安装方式

1、按图2的方向，将开关安装支架A插入开关导轨的沟槽部。

2、将磁性开关插入开关的安装导轨，止动螺钉与开关安装支架A的孔对准。


图2

3、如图3使用Θ螺丝刀，将开关固定在适合的位置。

紧固力矩：0.05~0.1N·m


图3

注意事项

摆动角度的调整，请在规定范围内进行。
（90°±10°、180°±10°）（摆动端±5°）
超过规定范围调整，会引起产品动作故障，开关不动作
请调整速度控制阀，使手指开闭速度不要过快。
手指开闭速度过快的话，作用在手指等上的冲击力会变大，夹持工件时的重复精度变低，影响寿命。

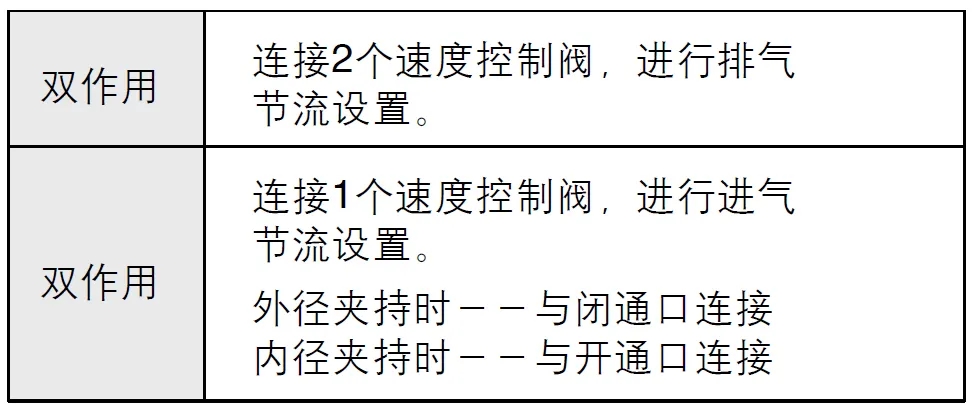

手指开闭速度调整方法
摆动时间的调整，使用速度控制阀在规定值内进行。
（0.07~0.3s/90°）
如果调整的比0.3s/90°慢，会引起爬行现象或动作停止。
