拿好这份知识点分享,一起来熟悉气缸的种类和选型
发布时间:2022-04-30 12:57:34    浏览:150


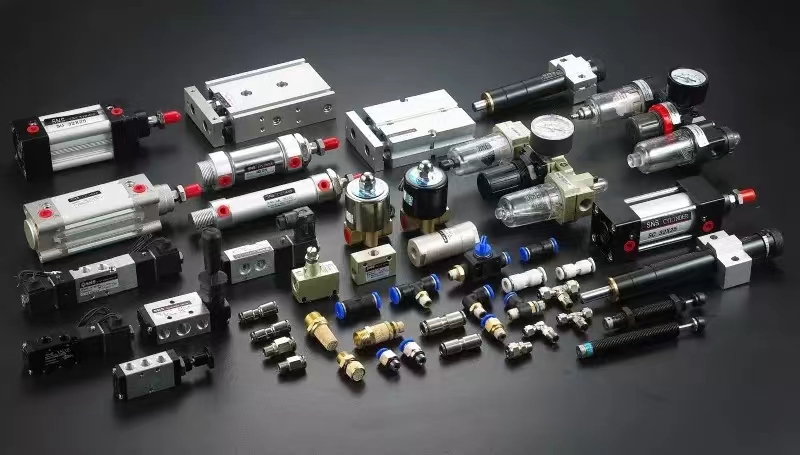

气缸是一种很常见的气动执行元件,但在自动化控制系统中起到至关重要的作用,它广泛应用于印刷(张力控制)、半导体(点焊机、芯片研磨)、自动化控制、机器人等领域。




它的作用是将压缩空气的压力能转换为机械能驱动机构作直线往复运动、摆动和旋转运动。


今天小编带着大家来熟悉熟悉

气缸的种类及其各自的特点

在机械设计中合理的选型

可以大大提高设备的适应性与稳定性




气缸的原理及组成



气缸是引导活塞在其中进行直线往复运动的圆筒形金属机件。空气在发送机气缸中通过膨胀将热能转化为机械能,气体在压缩机气缸中接受活塞压缩而提高压力。

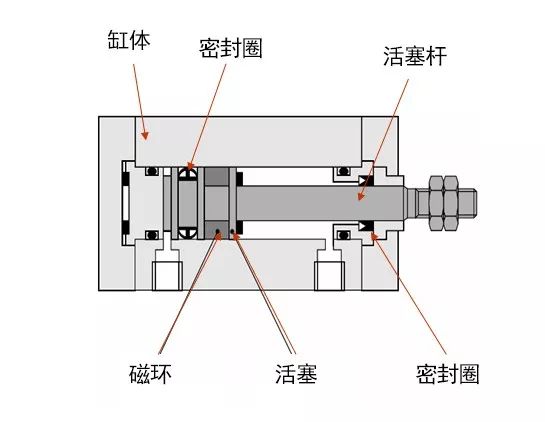

由缸筒、端盖、活塞、活塞杆和密封件组成。


气缸的种类

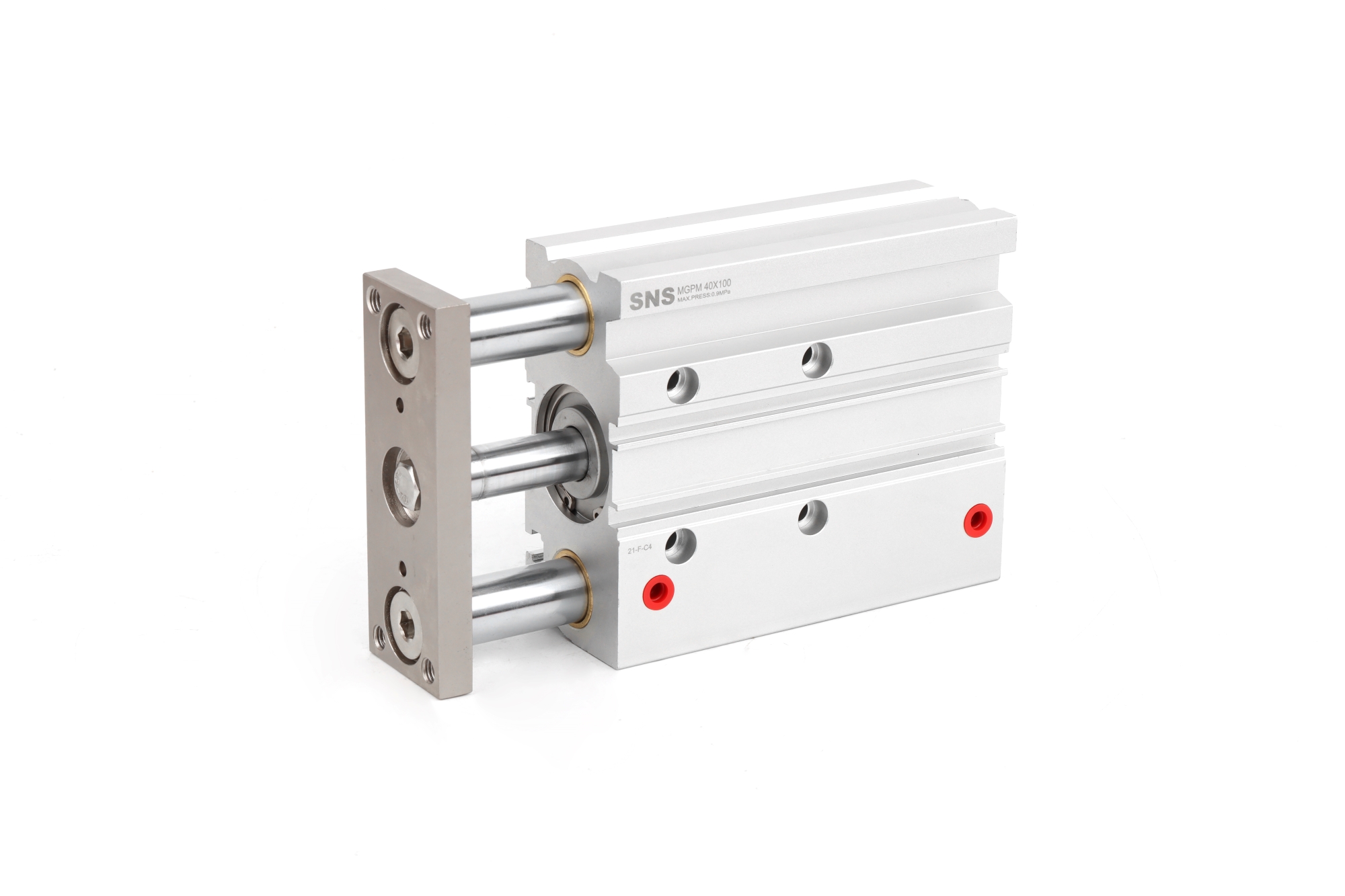

图片1、单作用气缸

仅一端有活塞杆,从活塞一侧供气产生气压,气压推动活塞产生推力伸出,靠弹簧或自重返回。




图片2、双作用气缸

从活塞两侧交错供气,在一个或两个方向输出力。

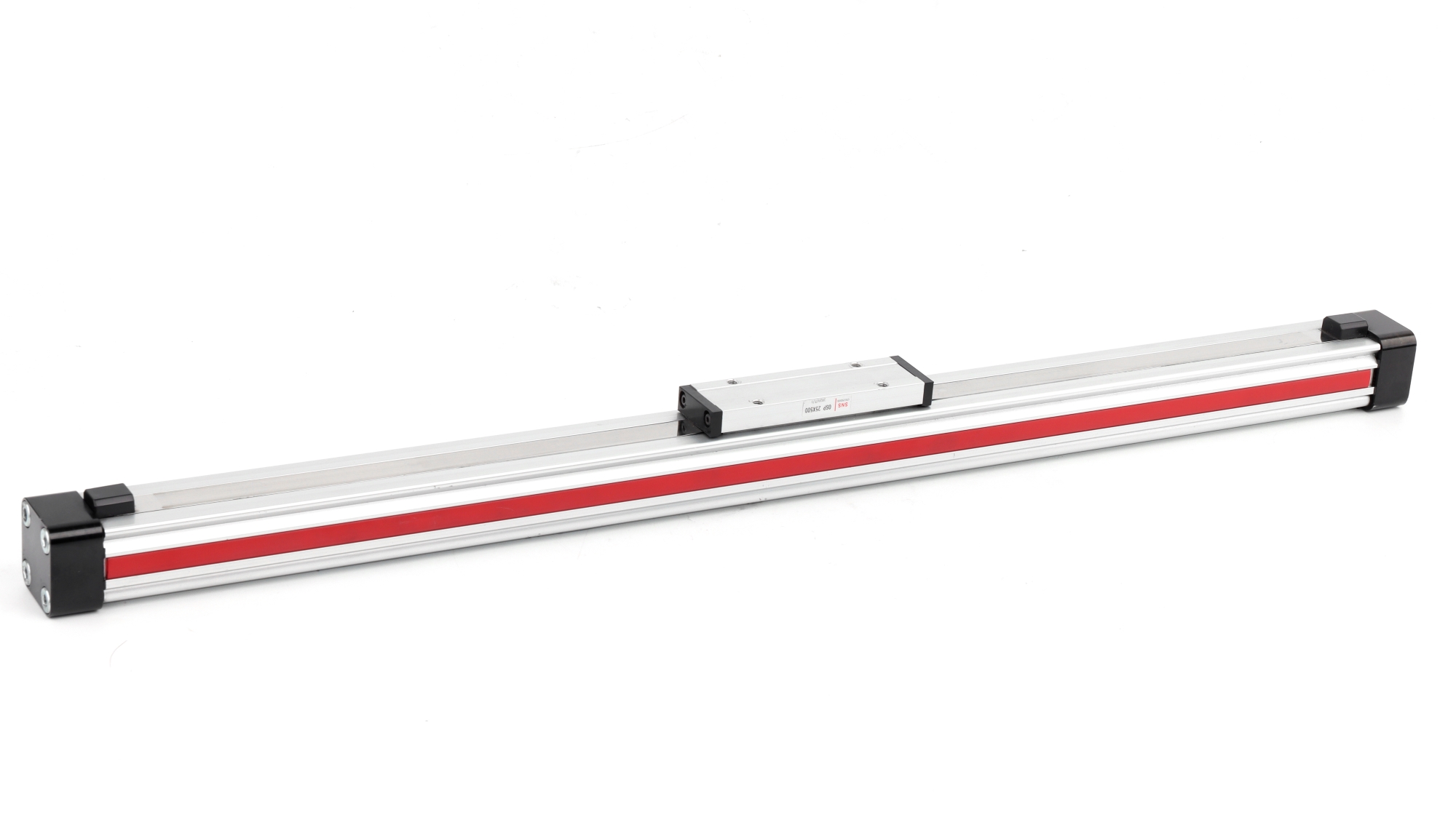

图片3、无杆气缸

没有活塞杆的气缸的总称。有磁性气缸,缆索气缸两大类。

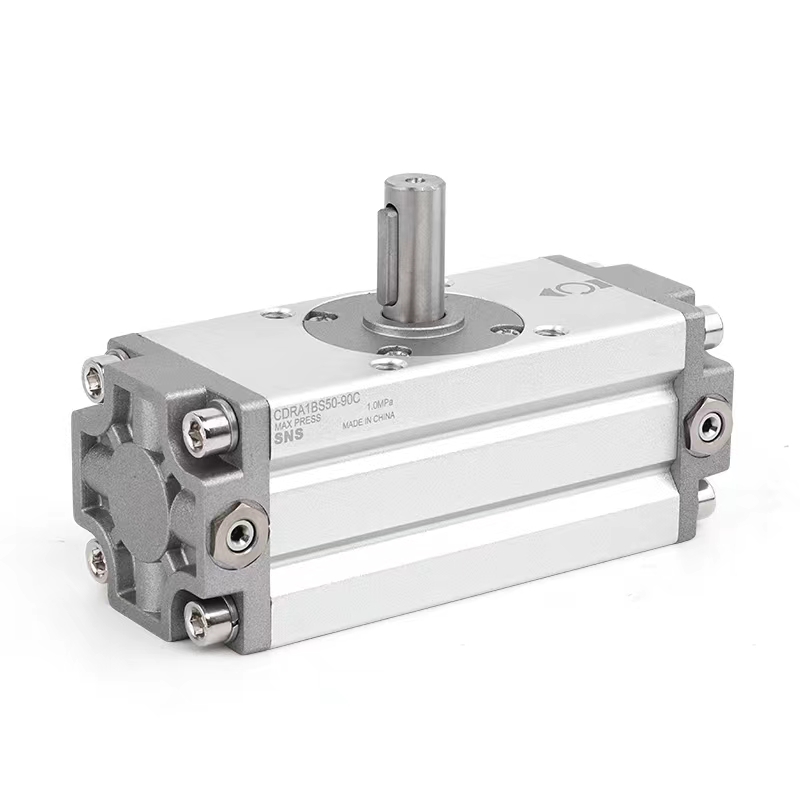

图片4、摆动气缸

做往复摆动的气缸称摆动气缸,由叶片将内腔分隔为二,向两腔交替供气,输出轴做摆动运动,摆动角小于280°。

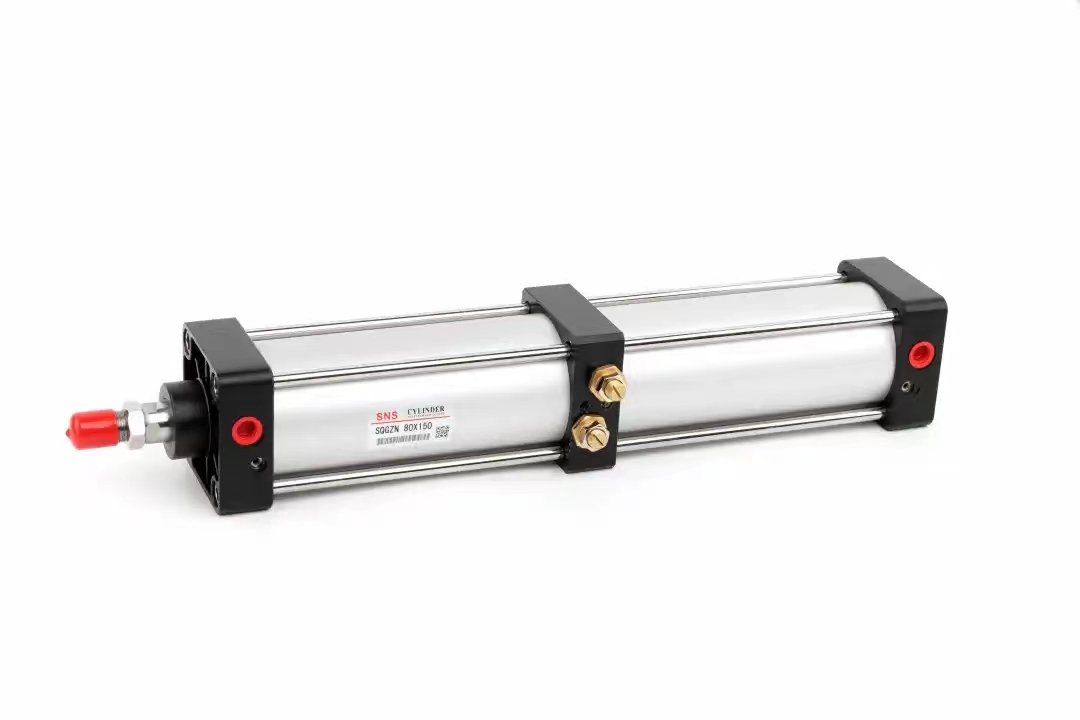

图片5、气液阻尼缸

气液阻尼缸又叫气液稳速缸,适用于要求气缸慢速匀称运动的组合。是气缸内部结构中加入液压油,从而达到气缸的匀速运动。

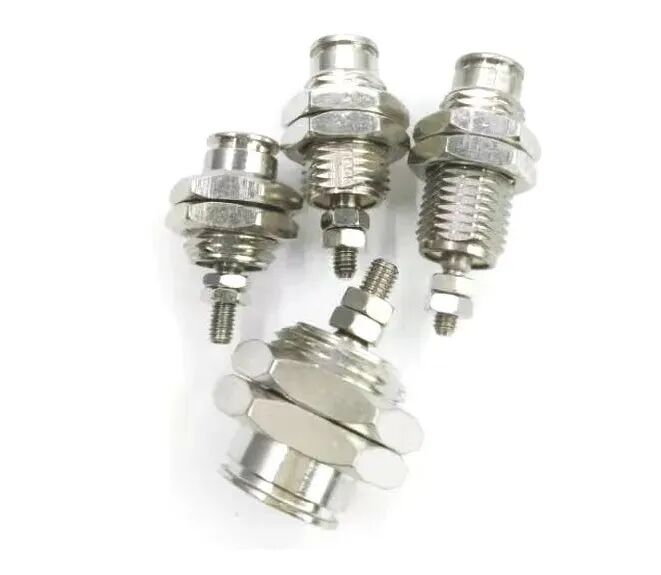

图片6、其余气缸

气缸种类很多,除以上列举,还有回转气缸、步进气缸、阻挡气缸等等。


气缸的类型选择


根据工作要求和条件,正确选择气缸的类型。


1、要求气缸到达行程终端无冲击现象和撞击噪声应选择缓冲气缸。

2、要求重量轻,应选轻型缸。

3、要求安装空间窄且行程短,可选薄型缸。

4、有横向负载,可选带导杆气缸。

5、要求制动精度高,应选锁紧气缸。

6、不允许活塞杆旋转,可选具有杆不回转功能气缸。

7、高温环境下需选用耐热缸。

8、在有腐蚀环境下,需选用耐腐蚀气缸。

9、要求无污染时需要选用无给油或无油润滑气缸。
