在气动系统中，压缩空气是重要的动力源，但自然空气≠可用气源！

如果空气质量步良，气动系统将会出现严重的故障，作为一套合格的气源处理装置，它的核心任务就是确保压缩空气的质量达标。

今天，就带大家深入了解一下气源处理。

  为什么需要气源处理

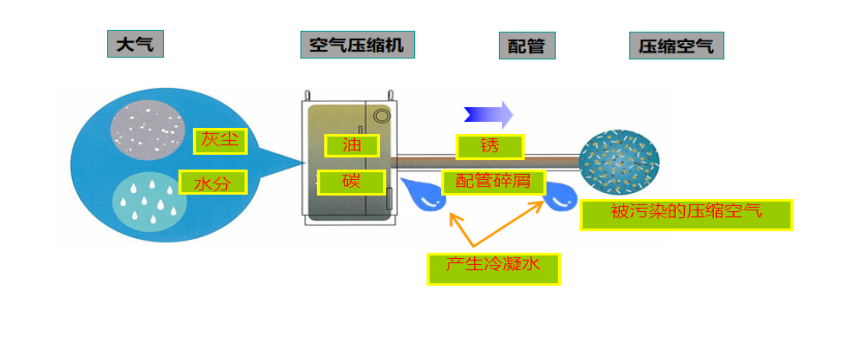

压缩空气是由空压机将大气压缩后得到的。未经处理的压缩空气中含有三大“气动元件杀手”：

· 水分

使管道和元器件锈蚀，缩短使用寿命；在寒冷环境下还会结冰，堵塞管路导致设备故障；更是“质量杀手”，使食品、医药变质，电子元件短路等。

· 油污

使橡胶密封圈老化变质，造成泄漏；与灰尘结合形成油泥，堵塞过滤器、阀门和精密仪器。

· 粉尘、杂质

粉尘、杂质会损坏活塞密封环，堵塞元器件上的小排气孔，缩短元器件的使用寿命或元器件失效等。

■ ■ ■

为了避免这些“杀手”带来的危害，就要使用到气源处理，它的作用就是对压缩空气进行净化处理。

  气源处理介绍

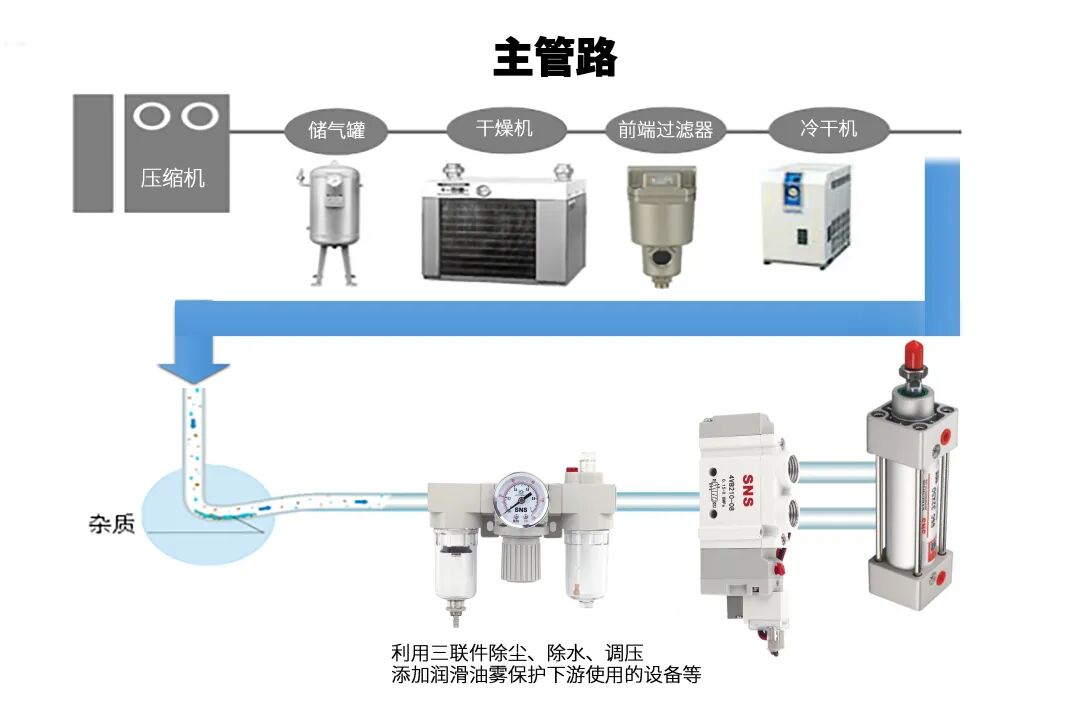

气源系统结构

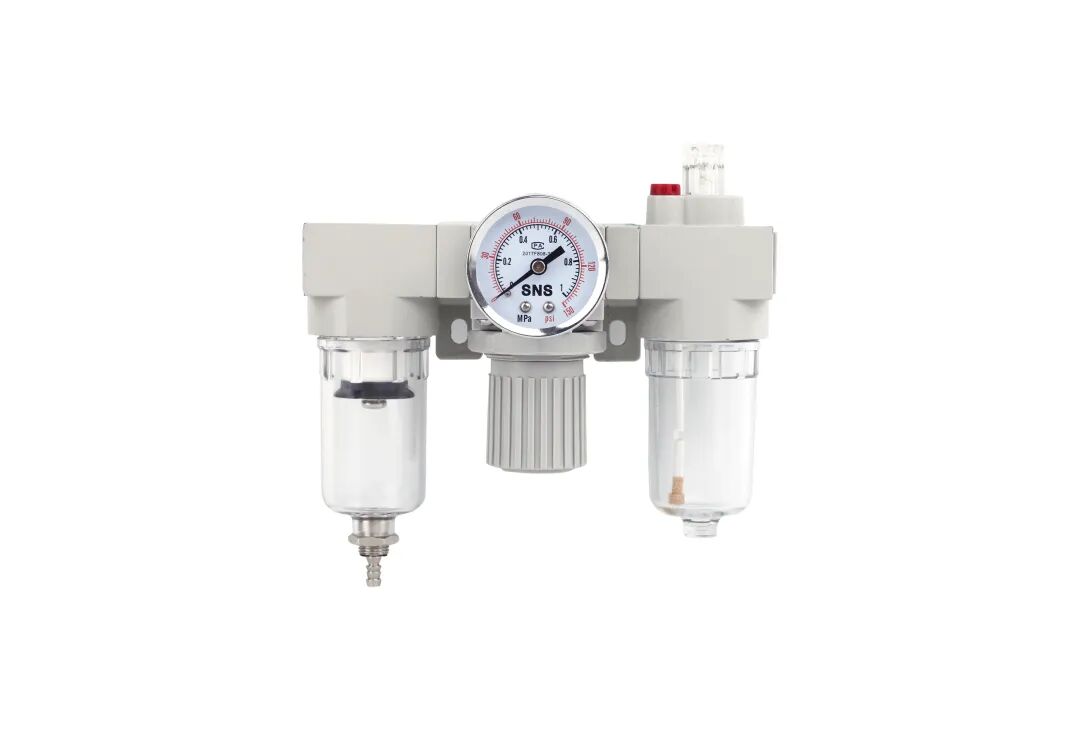

在气动系统中，将空气过滤器（AF）、减压阀（AR）、油雾器（AL）三种气源处理元件无管依次连接在一起称为气源处理三联件。

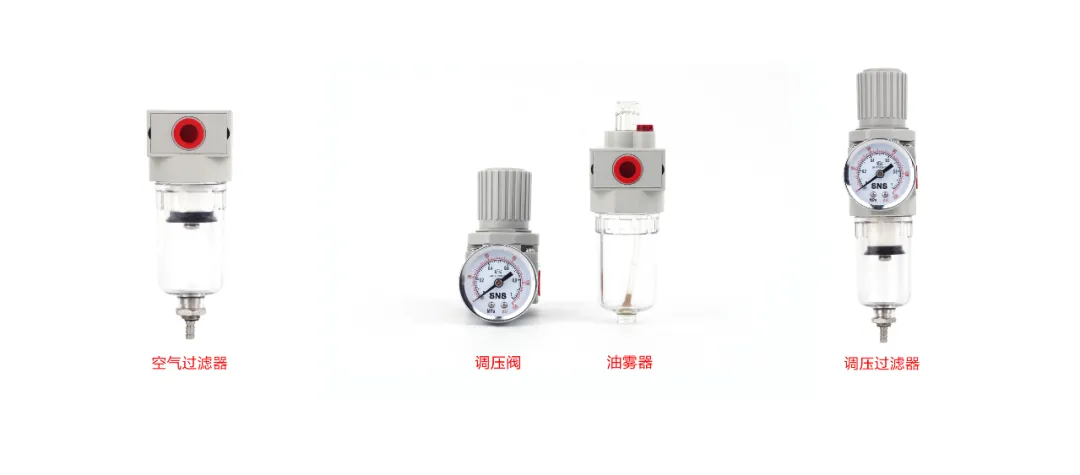

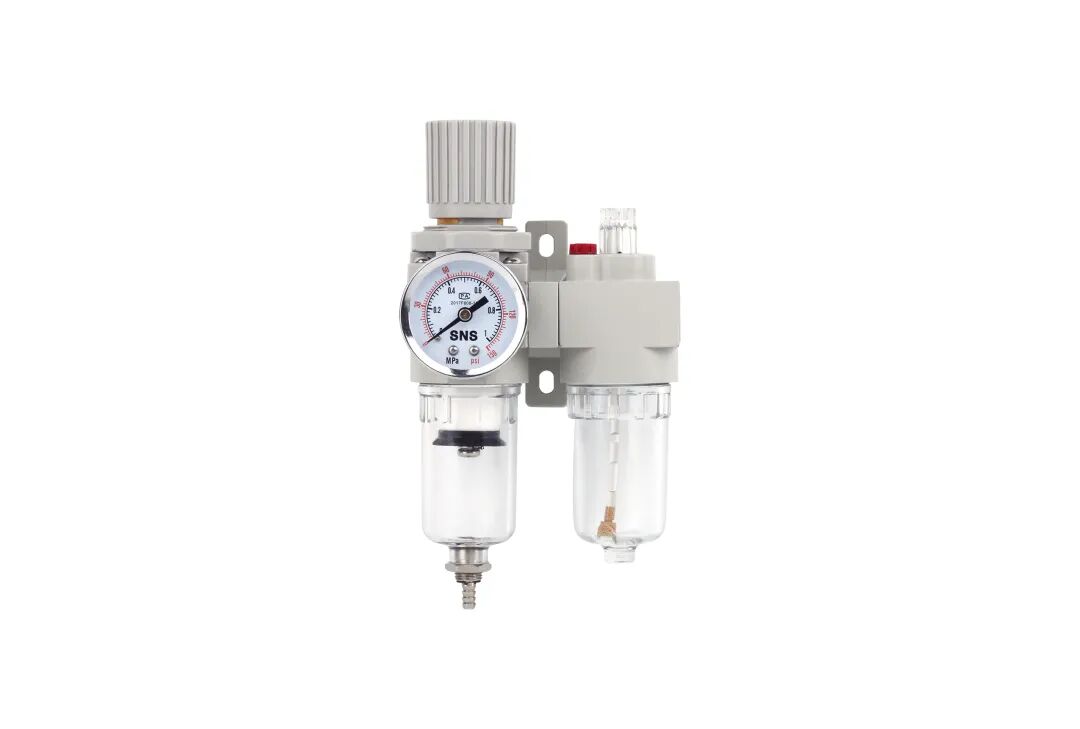

二联件包括调压过滤器、油雾器。

这三类元件缺一不可，它们协同工作，用以进入气动仪表之过滤和减压至仪表供给额定的气源压力，相当于电路中的电源变压器的功能。

  空气过滤器（AF）

用于对气源的清洁，可过滤压缩空气中的水份，避免水份随气体进入装置。

工作原理：

1. 离心旋转：从进口进入的压缩空气，经导流板的切线方向的缺口高速旋转，靠离心将大颗粒水滴、油滴及固态污染物甩到内壁上。

2. 重力沉降：液滴沿壁面流入储水杯底部。

3. 精细过滤：空气再通过滤芯，拦截微米级的细小颗粒。

注意：

• 安装时需垂直放置，水杯朝下。

• 水杯应避免安装在日光照射下，有爆裂隐患；定期检查水杯是否有裂纹，防止破裂伤人。

• 建议滤芯可定期1-3个月进行清洗，清洗时必须使用中性的溶剂。滤芯使用1年左右，建议更换。

  减压阀（AR）

又称调压阀，它可对气源进行稳压，使气源处于恒定状态，可减小因气源气源突变时对阀门或执行器等硬件的损伤。

工作原理：通过调节阀芯位置控制流体通道截面积，实现自动维持输出压力恒定。

注意：尽量避免使用调压范围的下限值，严谨超压使用！按使用压力的要求选择合格的减压阀。

  油雾器（AL）

作用是对集体运动部件进行润滑，可以对不方便加润滑油的部件进行润滑，大大延长机体的使用寿命。

工作原理：运用文丘里效应原理，压缩空气流经油杯时形成负压，将润滑油吸入气流中雾化，再随压缩空气输送至各需要润滑的部位。

注意事项：

• 推荐使用SNS-01号透平油（ISO VG32）。

• 油雾器的进出口方向不得装反，应垂直安装，油杯在下。应尽可能安装在比润滑部位高的地方。

• 油杯内的油面应处于上下限之间，注意及时补油。

• 油雾器应尽量靠近需润滑的气动元件。油雾器应装在空气过滤器和减压阀之后。

• 为了防止停机时出现空气逆流，导致油雾混入不需供油的回路，可在油雾器前装设单向阀。

• 大多数的控制元件和执行元件都需要油雾器。

  气源处理元件的安装与选型

  安装顺序

必须是过滤器→减压阀→油雾器。顺序绝对不能错！

安装时要注意清洗连接管道及接头，以避免脏物带入气路。

  选型要点

• 空气流量：根据后续气动元件一共所需流量确定三联件的总体尺寸。

• 接口规格：连接口径必须要匹配，这一尺寸将影响到三联件与后续气动元件的连接顺畅性。

• 过滤精度：空气过滤器根据后端最精密元件的要求来选择过滤精度，一般过滤精度是5μm（2、10、20、40、70、100μm可选）。

• 压力确定：减压阀要根据最高使用压力来选择调压范围。

• 排水方式：对于自动运行的生产线，优先选择自动排水型过滤器。

• 使用环境：是否需要防腐蚀、防爆等特殊要求。

  气源处理元件的维护和保养

为了确保气动系统的稳定和安全运行，一定要定期做好维护工作，可以大大延长使用的寿命。

排水检查：自动排水器能否自动排水，手动排水器当水位达到滤芯下方水平之前必须排出。

过滤器检查：过滤器两侧压差是否超过允许的压降，滤芯是否需要清洗更换。

调压阀检查：检查连接部位是否松动，旋转手柄，压力可否调节；压力表是否正常，能否归零。

油雾器检查：建议每周补油一次，补油时要注意油量减少情况。检查油道是否堵塞或规格是否合适。定期清理油雾器外壳，避免灰尘堆积影响雾化效果。

漏气检查：使用肥皂液涂抹在连接处，观察是否有气泡产生，及时发现并修复漏气点。

密封件检查：定期检查密封件是否老化或磨损，及时更换以及防止泄漏。

● ● ● ● ● ● ● ● ● ● ●

“工欲善其事，必先利其器”

作为气动系统中重要的部分

它们决定着气动系统的

工作效率、可靠性和寿命

在追求设备高效运转的同时

也请不要忘记维护看顾好它们哦！
