气动执行元件是将压缩空气的压力能转化为机械能，驱动机构实现直线往复运动、摆动、旋转运动或冲击动作。气缸用于提供直线往复运动或摆动，输出力和直线速度或摆动角位移。以下主要介绍回转（摆动）型气缸。

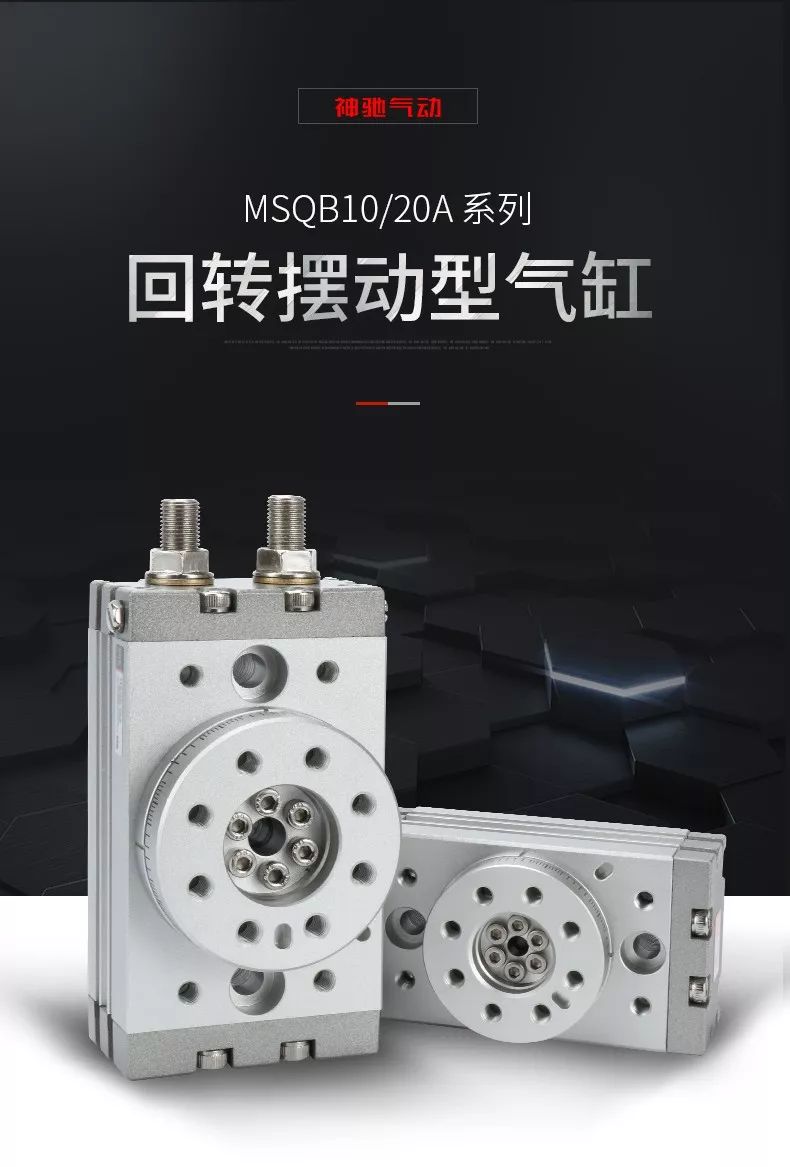

回转摆动型气缸

回转摆动气缸主要由导气头、缸体、活塞及活塞杆组成。回转气缸工作时，进气口进气带动内部活塞杆往复动作，活塞杆继而带动中间转台进行旋转往复动作。


气缸特点：

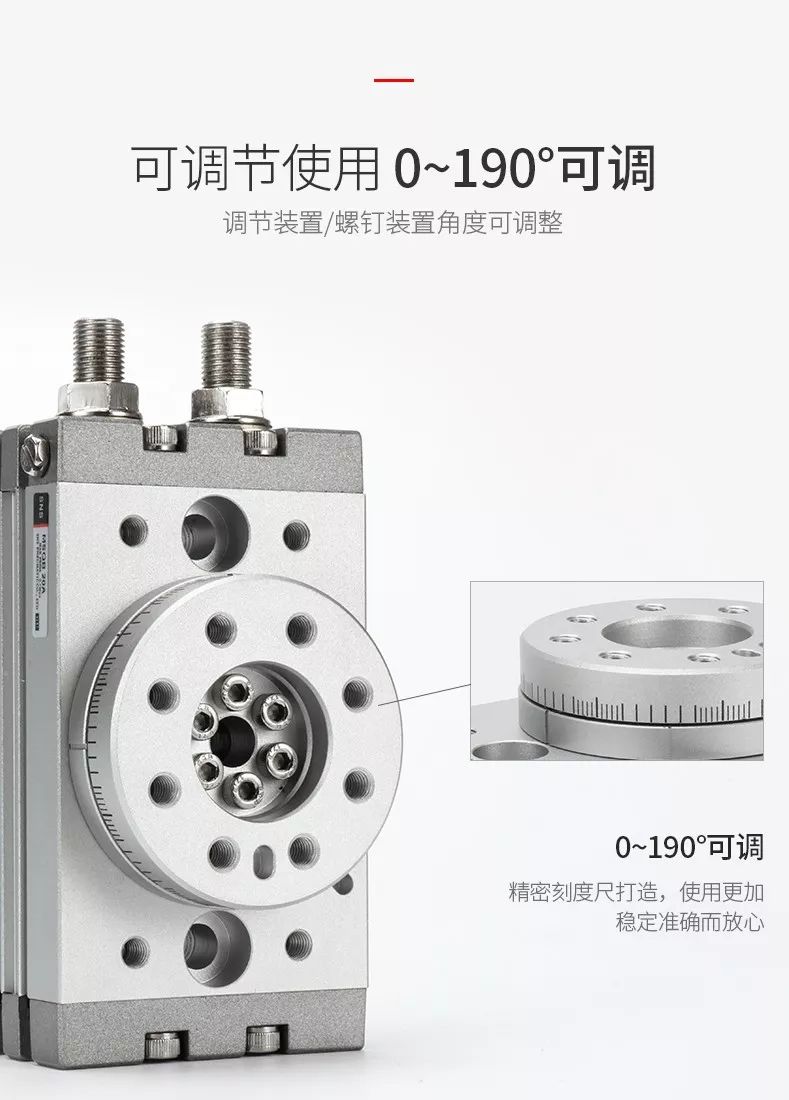

0-190°可调节：在0°-190°之间的任何角度都可调整（通过调整活塞杆的限位来实现），在恰当的时间可以用于中途停止状态。

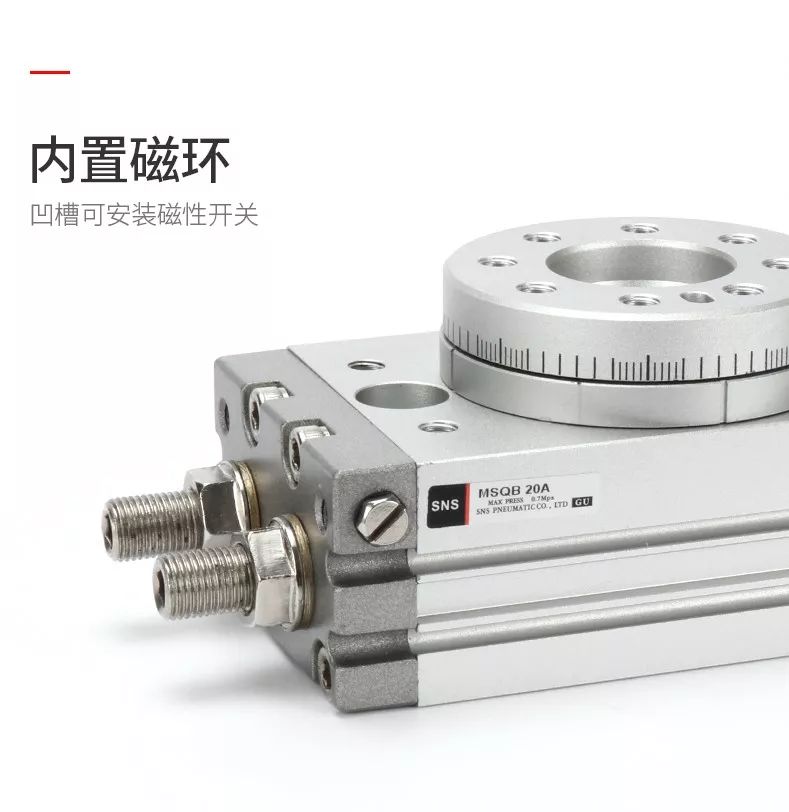

内置磁环：内置磁环的作用是配合外面的磁性开关工作。即感应活塞的位置；在气缸外面安装磁性开关，当活塞运动到磁性开关的位置时，可以通过磁性开关给控制系统一个信号，说明活塞已经到达磁性开关的位置，以便执行下一个动作。

说明：此回转气缸不支持连续旋转，购买时请注意！

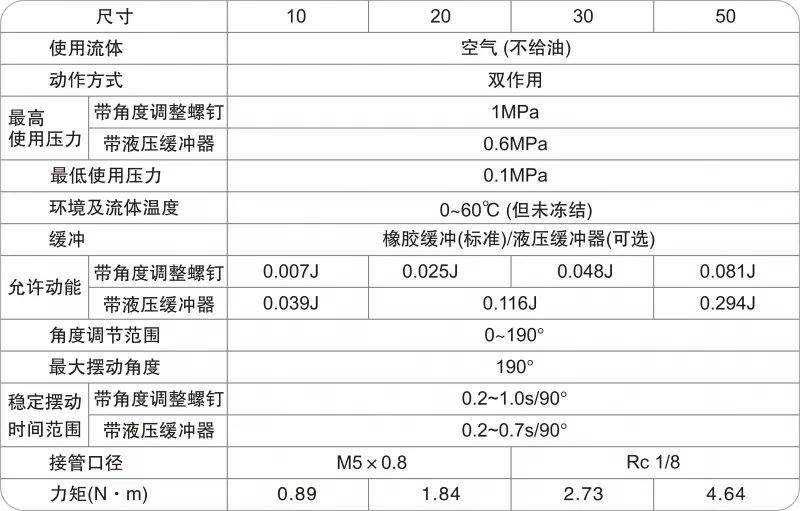

气缸参数：



二十年历练、精工制造，坚于本心，持守本质，严谨，一丝不苟，专注，专业且不段自我超越。这便是公司一直保持的踏实和精益求精的匠心精神。


安装与使用

1、选用出力余裕的气缸以应对负载波动；

2、在高温或腐蚀条件下，应选用相应耐高温或耐腐蚀的气缸；

3、在湿度大，粉尘多或者有水滴、油尘、焊渣的场合，气缸应采用相应的保护措施；

4、气缸接入管道前，必须清除管道内脏物，防止杂物进入气缸内；

5、气缸使用介质须经过精度高于40μm的滤芯过滤后使用；；

6、气缸在工作过程中所受侧向载荷不应超过允许值，以维持气缸的正常操作和使用寿命；

7、气缸拆下长时间不用，应注意表面防锈，进排气口应加防尘堵塞帽，由于产品制作与导向精度高，请不要自行拆卸气缸固定块或气缸盖。
