前言

从空压机输出的压缩空气，含有大量的水分、油和粉尘等污染物，空气质量不良是气动系统出现故障的主要因素，会使气动系统的可靠性和使用寿命大大降低。所以将空气过滤器，减压阀和油雾器三种气源处理元件组装在一起做气源处理，以达到启动系统所需要的空气净化程度。

概述

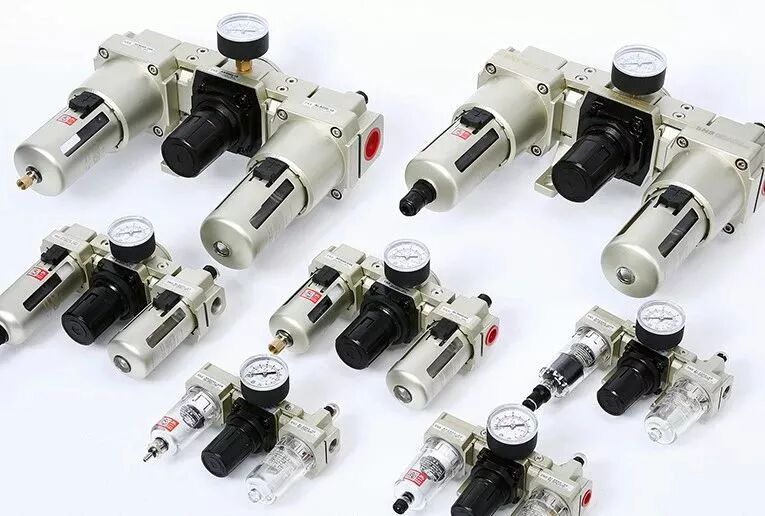

在气动技术中，将空气过滤器，减压阀和油雾器三种气源处理元件组装在一起称为气源三联件，用以进入气动仪表之气源净化过滤和减压至仪表供给额定的气源压力，相当于电路中的电源变压器的功能，并且把润滑油雾化后，经压缩空气携带进入系统各润滑油部位，满足润滑的需要。

安装方法

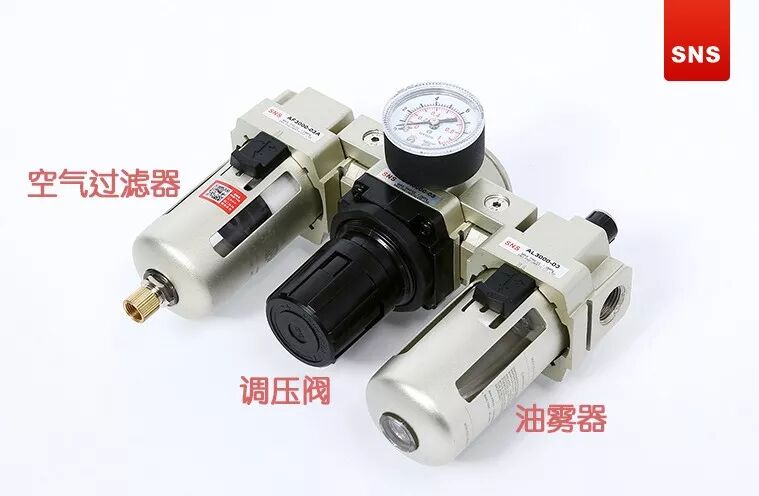

三联件的安装顺序依进气方向分别为空气过滤器、减压阀和油雾器。空气过滤器和减压阀组合在一起可以称为气动二联件。有些场合不能允许压缩空气中存在油雾，则需要使用油雾分离器将压缩空气中的油雾过滤掉。总之，这几个元件可以根据需要进行选择，并可以将他们组合起来使用。

特点

空气过滤减压器设计轻小，安装方便，因此，它与气动变送器、气动调节器、阀门定位器等产品安装在一起配套使用。

作用

气源三联件其中减压阀可对气源进行调压，使气源处于恒定状态，可减小因气源气压突变时对阀门或执行器等硬件的损伤。过滤器用于对气源的清洁，可过滤压缩空气中的水份，避免水份随气体进入装置。油雾器可对机体运动部件进行润滑，可以对不方便加润滑油的部件进行润滑，大大延长机体的使用寿命。

安装事项

1、安装时请注意清洗连接管道及接头，避免脏物带入气路。

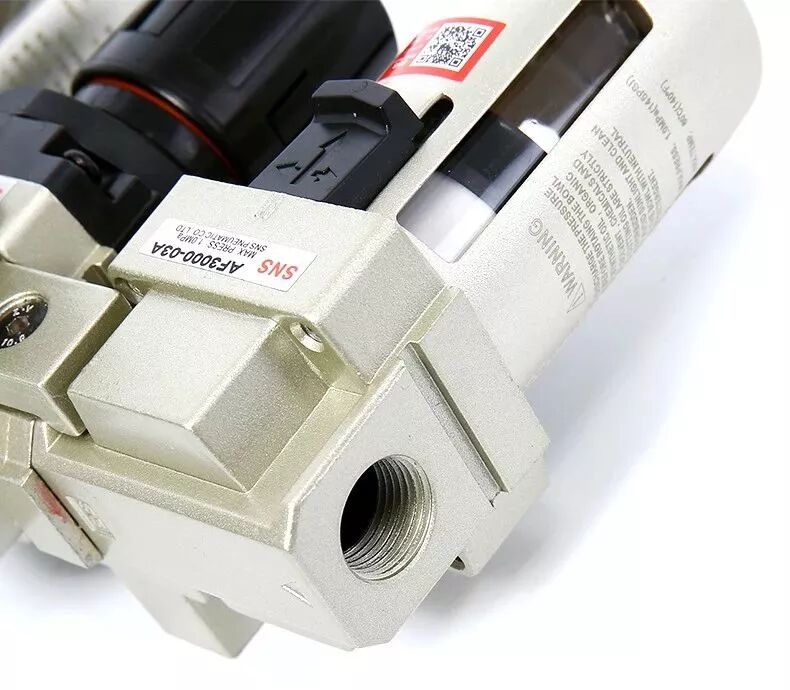

2、安装时请注意气体流动方向与本体上箭头所指方向是否一致，注意接管及接头牙型是否正确。

3、过滤器、调压阀（调压过滤器）给油器的固定；将固定支架的凸槽与本体上凹糟匹配，再用固定片及螺丝锁紧即可。

4、单独使用调压阀、调压过滤器时的固定；旋转固定环使之锁紧附带的专用固定片即可。

使用说明

1、过滤器排水有压差排水、手动排水、差压排水、自动排水四种方式。

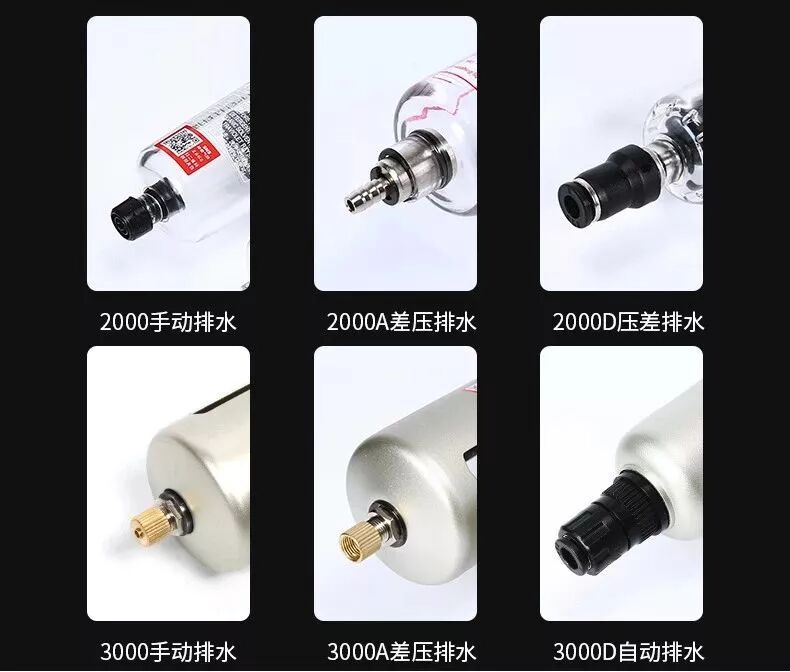

不同型号排水方式

2、压力调节时，在转动旋钮前请先拉起再旋转，压下旋转钮为定位。旋转钮向右为调高出口压力，向左旋转为调低出口压力。调节压力时应逐步均匀地调至所需压力值，不应一步调节到位。

3、给油器的使用方法：给油器使用ISO VG32或同级用油。加油量请不要超过杯子八分满。数字0为油量最小，9为油量最大。自9-0位置不能旋转，须顺时针旋转。

注意事项

1、部分零件使用PC材质，禁止接近或在有机剂环境中使用。PC杯清洗请用中性清洗剂。　　

2、使用压力请勿超过其使用范围。　　

3、当出口风量明显减少时，应及时更换滤芯。
