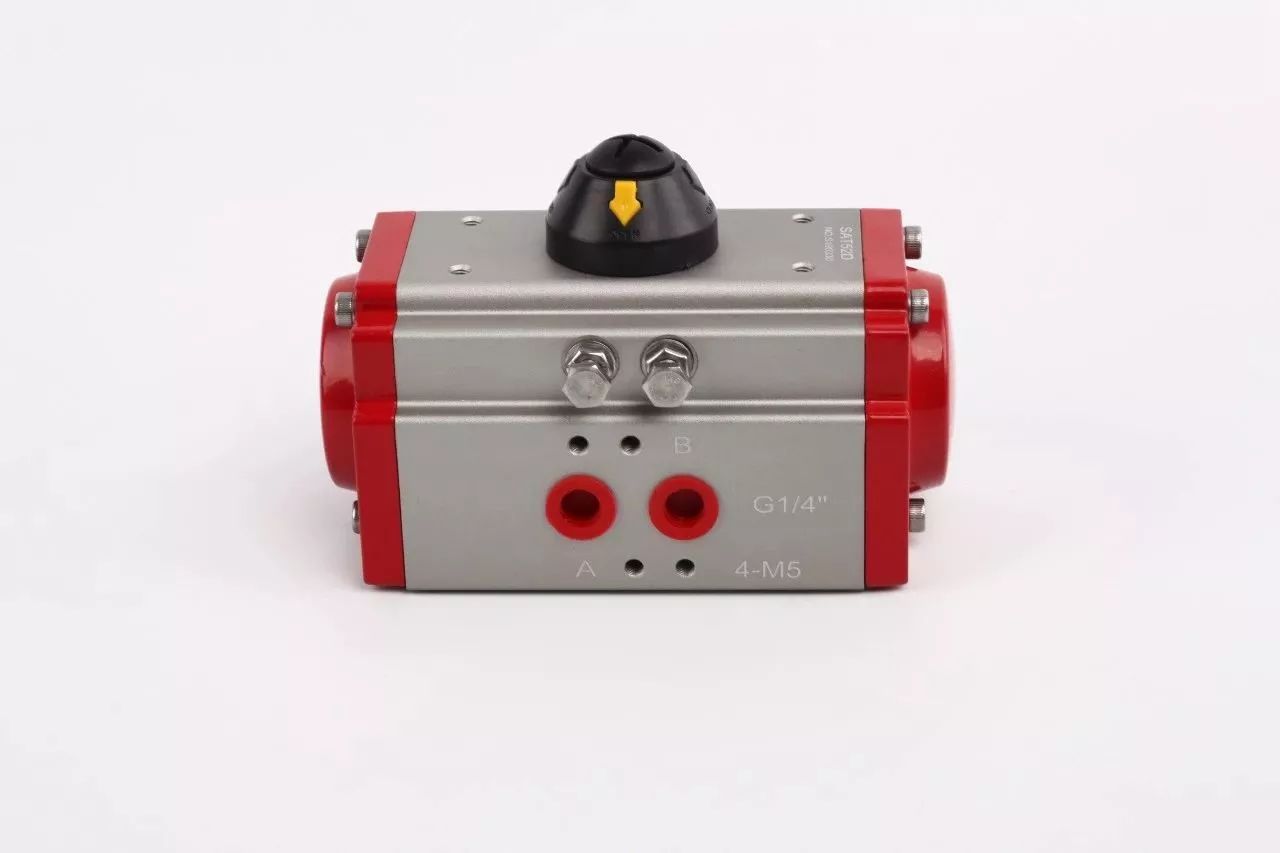

产品概述
气动执行器是气压力推动活塞带动齿条作直线运动,齿条推动齿轮作回转运动,由齿轮轴输出力矩并带动外负载摆动。具有结构简单,动作平稳可靠,降低了配合要求,降低了生产成本,并且安全防爆等优点,在发电厂、化工,炼油等对安全要求较高的生产过程中有广泛的应用。
工作原理

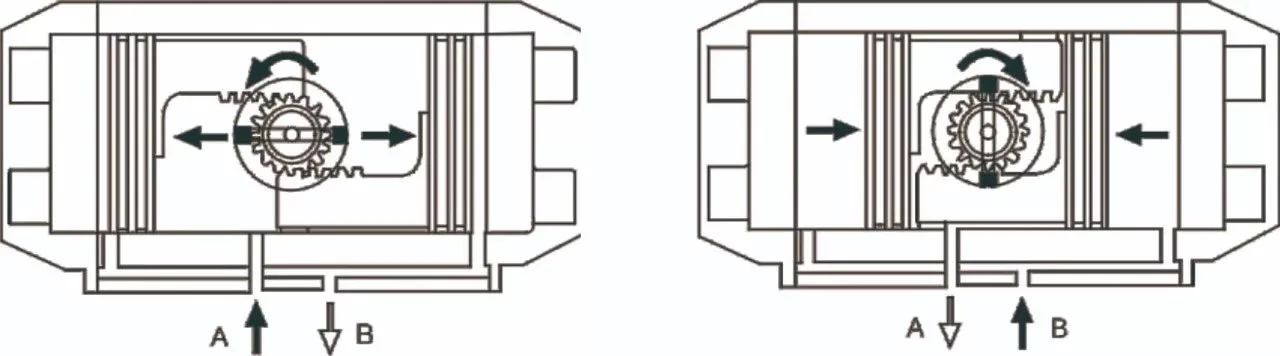

示意图
当气源压力从气口A进入气缸两活塞之间中腔时,使两活塞分离向气缸两端方向移动,两端气腔的空气通过气口B排出,同时使两活塞齿条同步带动输出轴(齿轮)逆时针方向旋转。反之气源压力从气口B进入气缸两端气腔时,使两活塞向气缸中间方向移动,中间气腔的空气通过气口A排出,同时使两活塞齿条同步带动输出轴(齿轮)顺时针方向旋转。
产品特点

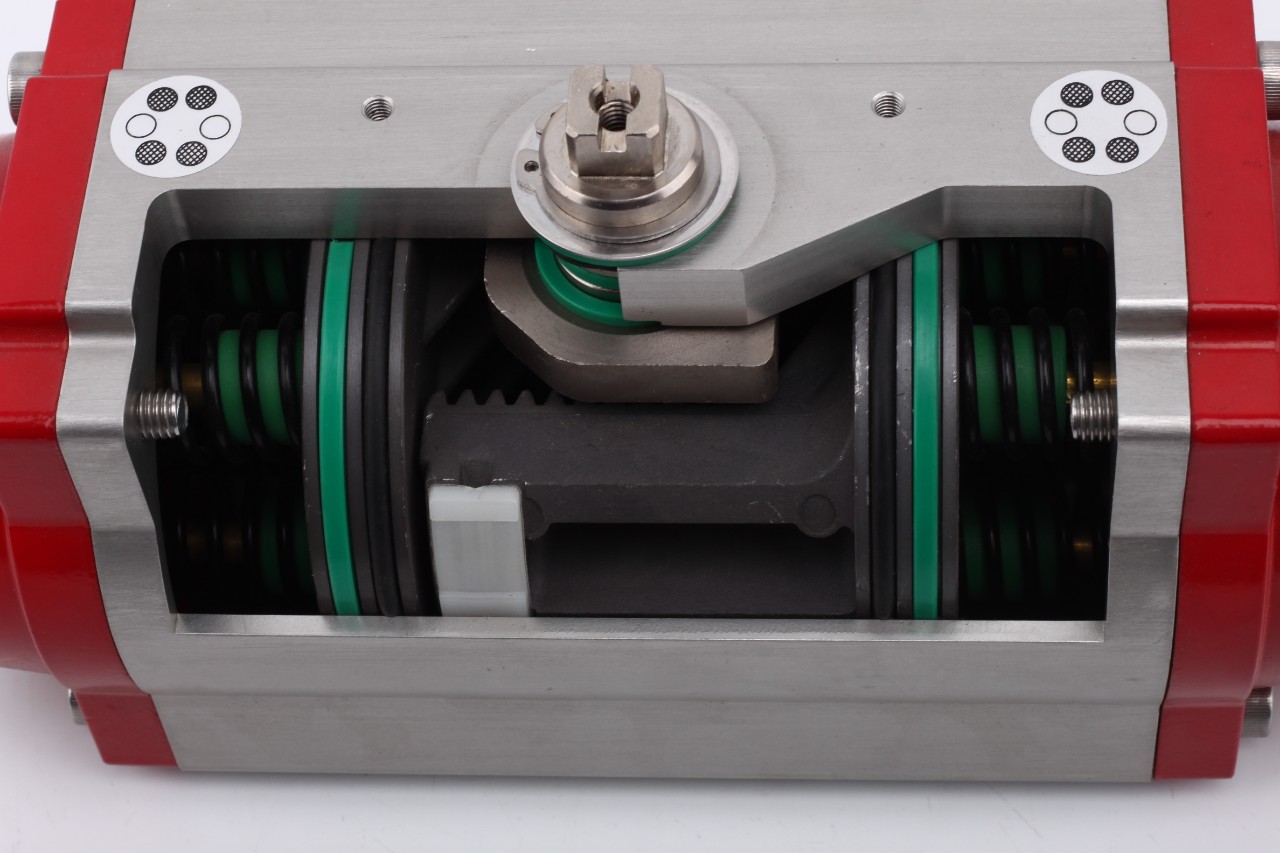

产品解剖图
1、挤压的高强度铝质缸体,内表面细磨精加工及硬质阳极化处理,摩擦系数小,使用寿命长,抗腐蚀性能强。
2、双活塞齿轮齿条式设计,结构紧凑、安装位置对称、改变输出轴转向方便,使用寿命长、动作迅速。
3、组合式预负荷镀层弹簧,工作寿命长。
4、高精度齿轮和齿条,啮合间隙小、精度高,输出功率大。
5、不锈钢紧固件,安全美观,抗腐蚀性强。
6、优美紧凑现代化的造型,多规格的系列产品,使选型更经济方便
7、全面符合最新的国际规范:输出轴槽、螺孔;顶部安装孔尺寸符合NAMUR标准;气源接口尺寸符合NAMUR标准;底部安装孔尺 寸符合ISO5211、DIN3337标准,方便安装电磁阀、限位开关等附。
常见故障及排除方法
1气动阀门不能动作
检查项目
1、电磁阀是否正常,线圈是否烧坏电磁阀芯是否被赃物卡死
2、对气动执行器单独供气实验,检查密封圈及气缸是否损坏
3、阀内有杂质将阀芯卡住
4、手动机械的手柄处在手动位置
解决方法
1、更换电磁阀、更换线圈、清楚赃物
2、更换已坏密封圈及气缸
3、清楚杂质,更坏已损件
4、将手柄转到气动位置
2动作迟缓、爬行
检查项目
1、气源压力不够
2、气动执行器输出扭矩过小
3、阀门阀芯或其他阀件装配太紧
4、气源管路堵塞,流量过小
解决方法
1、增加气源压力(0.4~0.7MPA)
2、增大气动执行器的型号规格
3、重新装配调整
4、排除堵塞、更换过滤器滤芯
3回信器无信号
检查项目
1、电源线路短路或断路
2、回信器內凸轮位置不准确
3、微动开关损坏
解决方法
1、检修电源线路
2、调整凸轮至正确位置
3、更换微动开关
