吸盘组件实际工作视频
产品概述
在工业生产中,对于一些不适合于夹持的物体,一般都采用真空吸盘来完成。真空吸盘,又称真空吊具,是利用真空发生装置来产生真空压差作为动力源,再通过真空吸盘来吸附抓取、移动物体,来为产品的加工和组装服务。目前广泛应用于电子电器生产、汽车制造、产品包装、板材输送等作业中。
工作原理
真空吸盘通过接管与真空设备(如真空发生器等)接通,然后与待提升物品(比如玻璃、纸张、小膜片等)接触,启动真空设备抽吸,使吸盘内部产生负起气压,从而将待提升物吸牢,即可开始搬送待提升物。
当待提升物搬送到目的地时,平稳地充气进真空吸盘内,使得真空吸盘内由负气压变成零气压或稍为正的气压,真空吸盘自动脱离待提升物,从而完成了提升搬重物的任务。

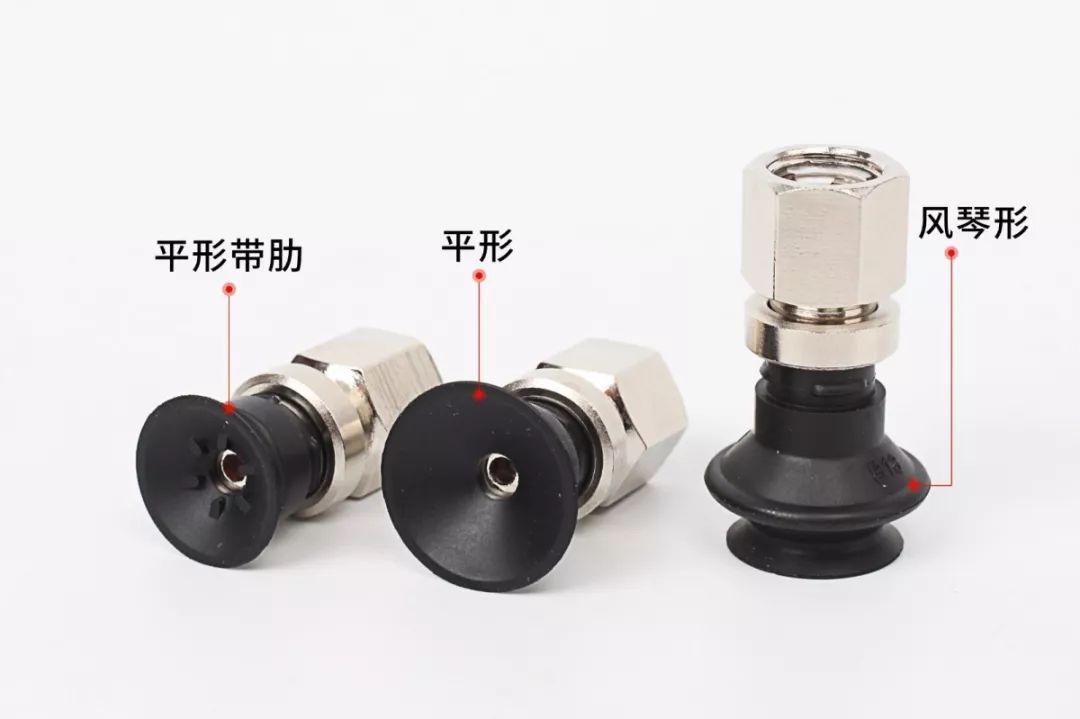

不同款式及特点

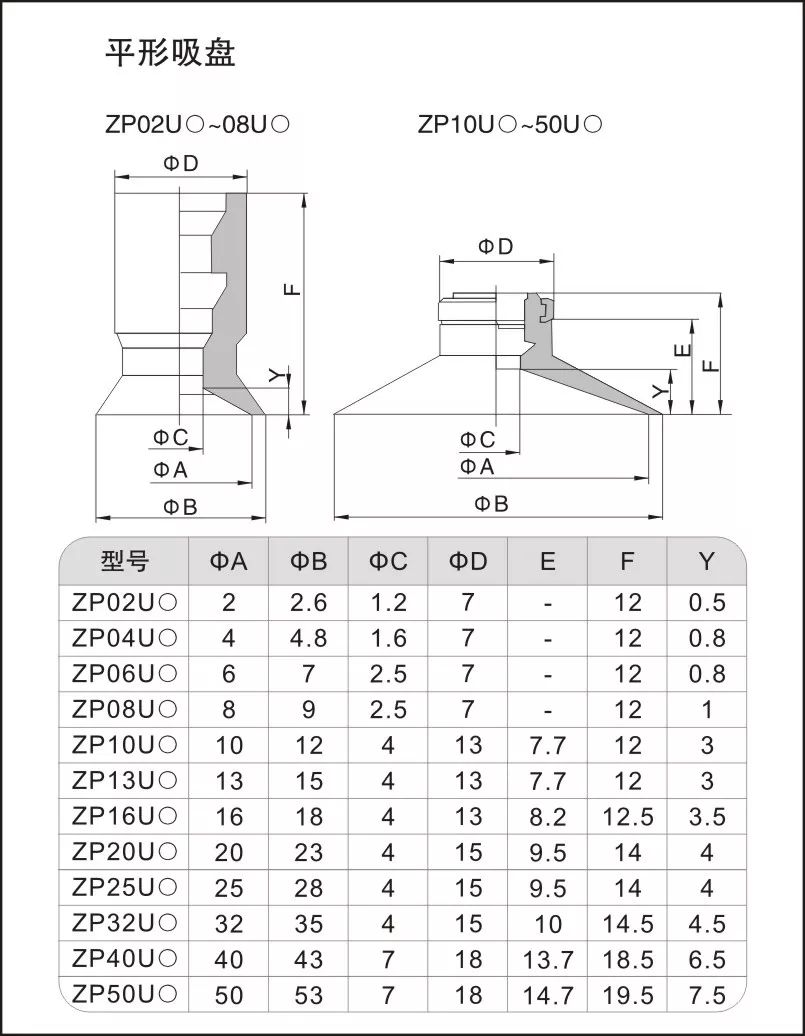

1平形吸盘
接触面积大,产生的吸力足。

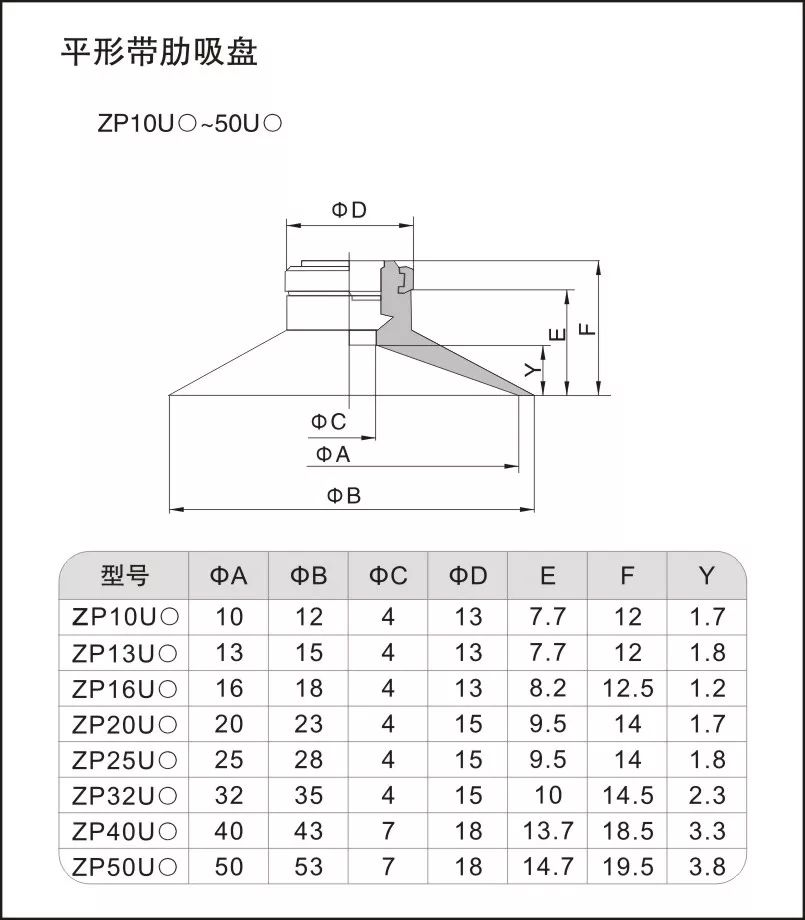

2平形带肋
在原有基础上增加加强筋,增加了可承受的重量。

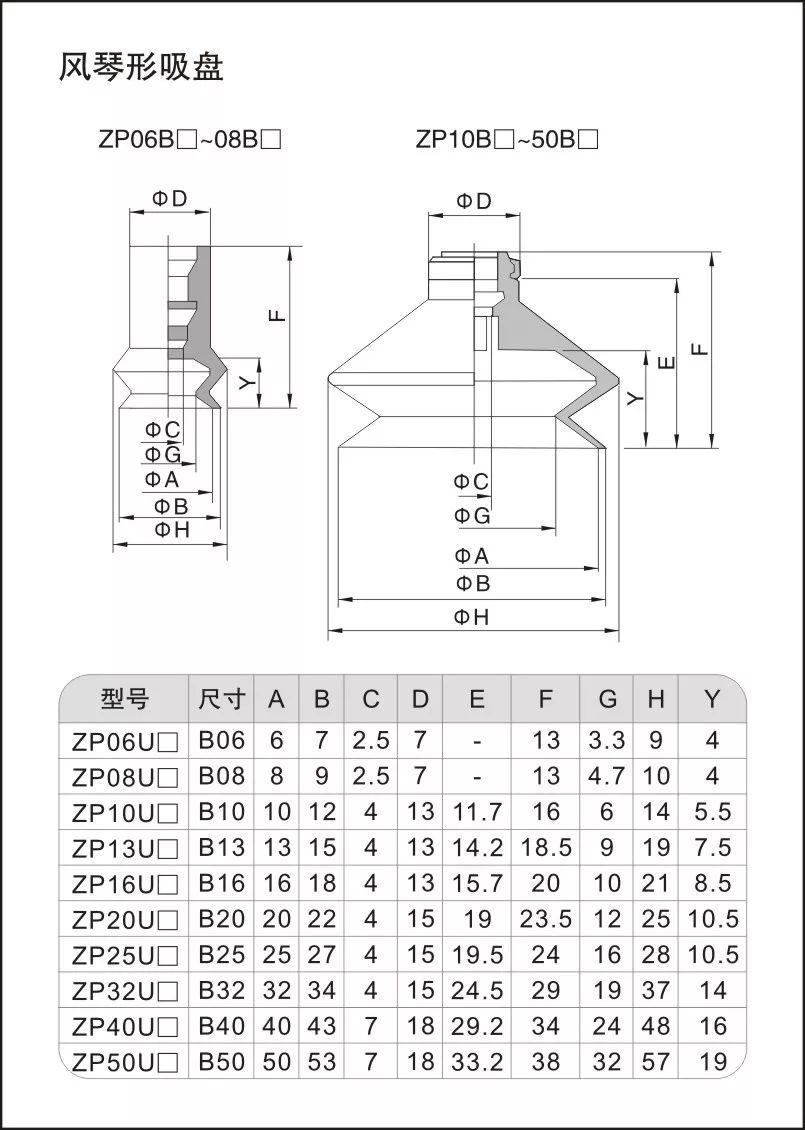

3风琴形
可用于不平整表面,对不同形状的表面都有足够的适应性。

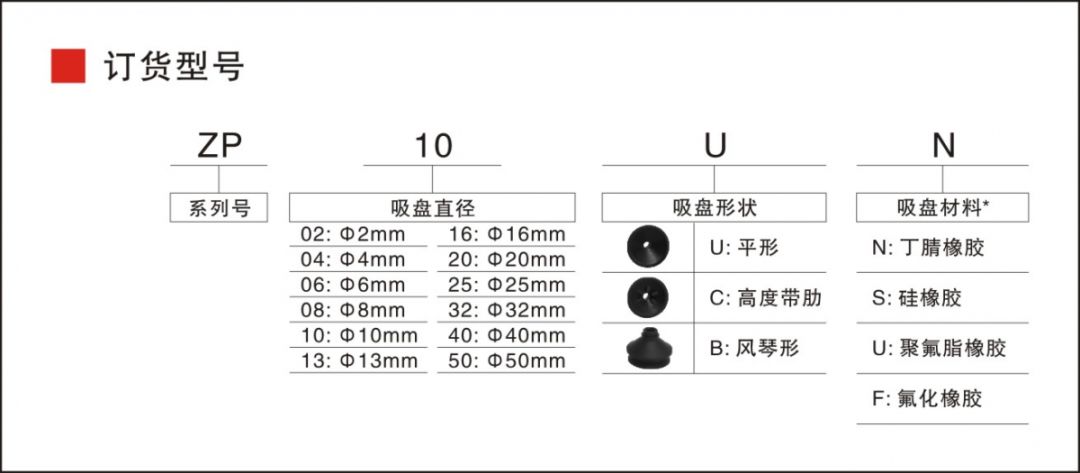

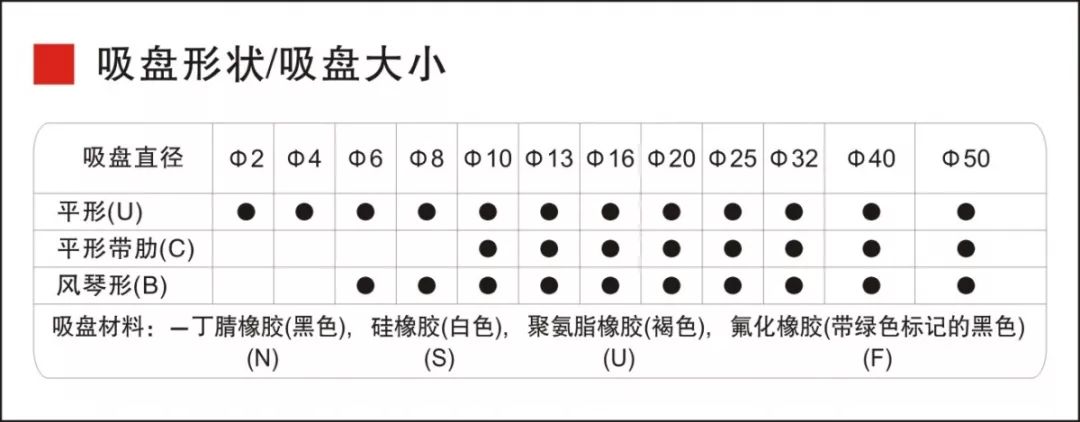

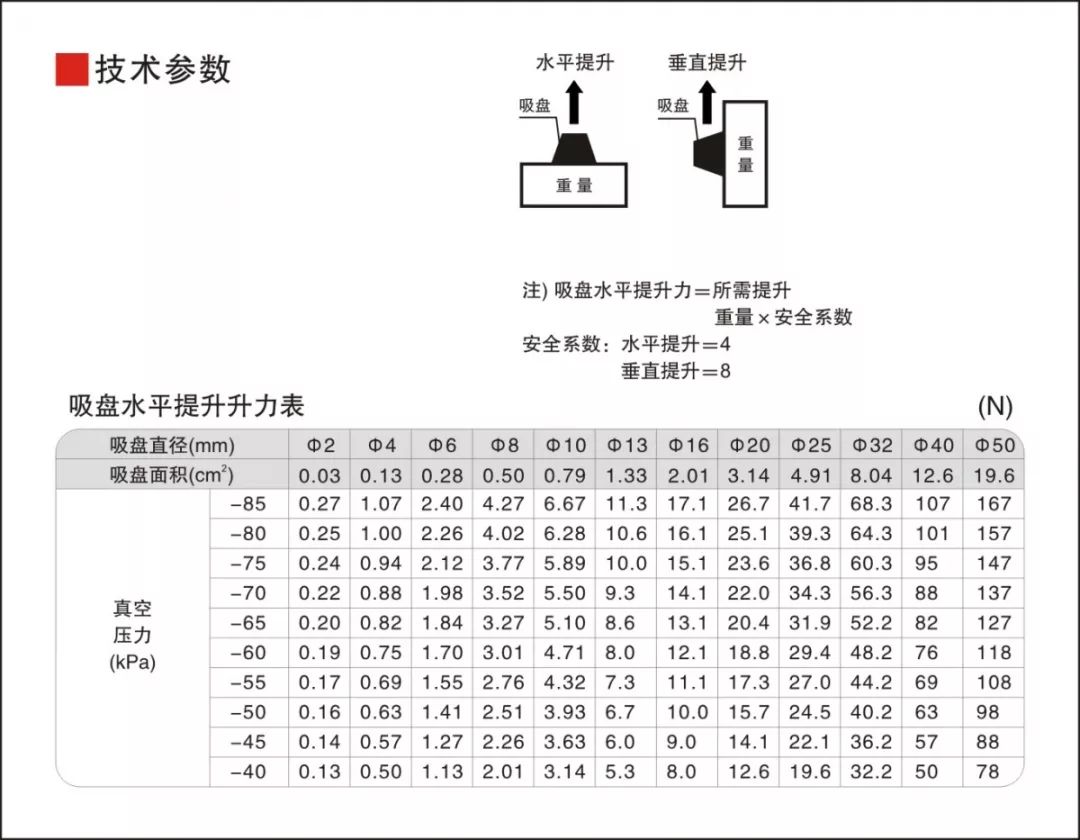

产品参数
注意事项
由于停电或气源故障,引起真空度降低而出现的事故,应有安全设计。
真空切换阀和真空破坏阀应使用真空规格。
应选定吸入流量合适的真空发生器。
1个真空发生器带动两个以上吸盘的场合,一旦一个吸盘上的工件脱落,其他吸盘上的工件也会脱落。
配管的有效截面积应满足要求。
二
真空发生器的排气口不许堵塞,一旦堵塞,就不产生真空了。
配管不能是螺旋状。
配管不许损伤、折弯。
在腐蚀性气体、化学药品、海水、水、水蒸气的氛围中或附着上述物质的场所不得使用。
在爆炸性的氛围场所不得使用。
在有产生振动或冲击的场所不得使用。可按各系列的规格确认。
在日光照射的场合,应加保护罩。
周围有热源的场合,应遮断辐射热。
有水滴、油及溶剂的飞溅或者上述物质的场所,应采取合适的防护对策。
真空组件被包围、且通电时间长的场合,应采取散热措施,保证在真空组件的使用温度范围内。
要定期对真空过滤器和消声器进行清洗。
