快插接头可以通水了(产品陆续升级中)
发布时间:2019-03-29 16:25:19    浏览:280



技术背景

工业生产中,快插接头应用广泛,但因传统接头多为本体、气管套、密封圈组合,加工困难,部分尺寸难以测量导致整体质量不可控。但多数仅仅只能保证防气性能(高压密封),而兼顾防水性能(低压密封)的快插接头插拔又十分困难,使用户在选择上难以抉择。


新老款剖析图对比


新式结构

1:气管套

2:限位环

3:本   体

4:密封圈


老式结构

1:气管套

2:本    体

3:密封圈





新款优势

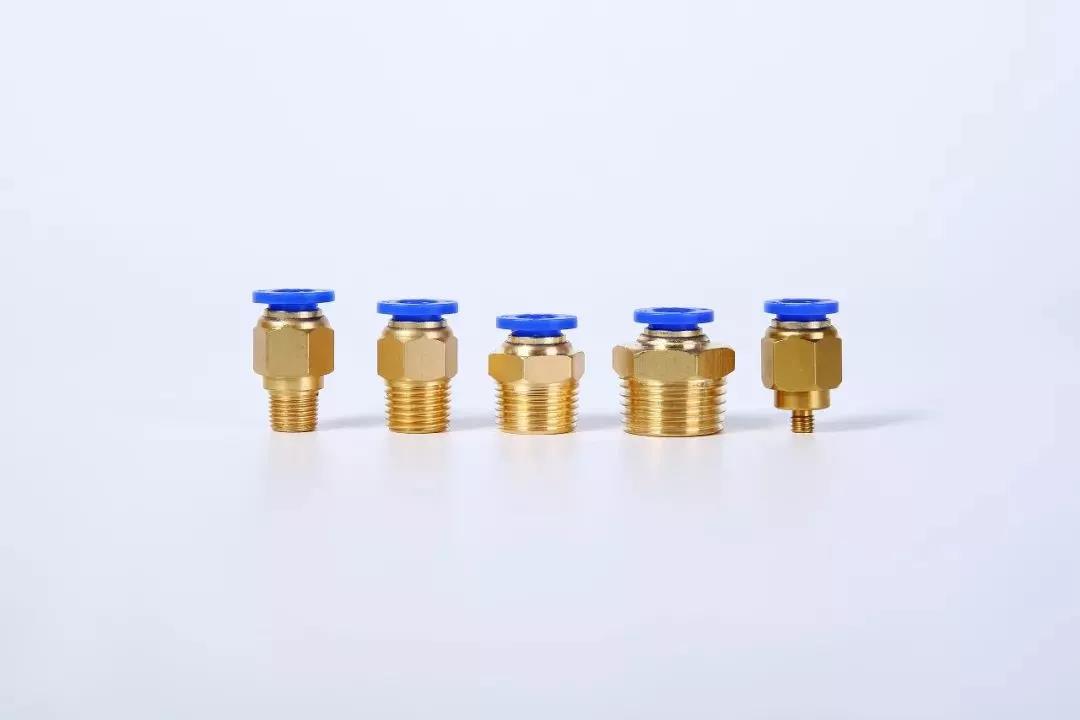

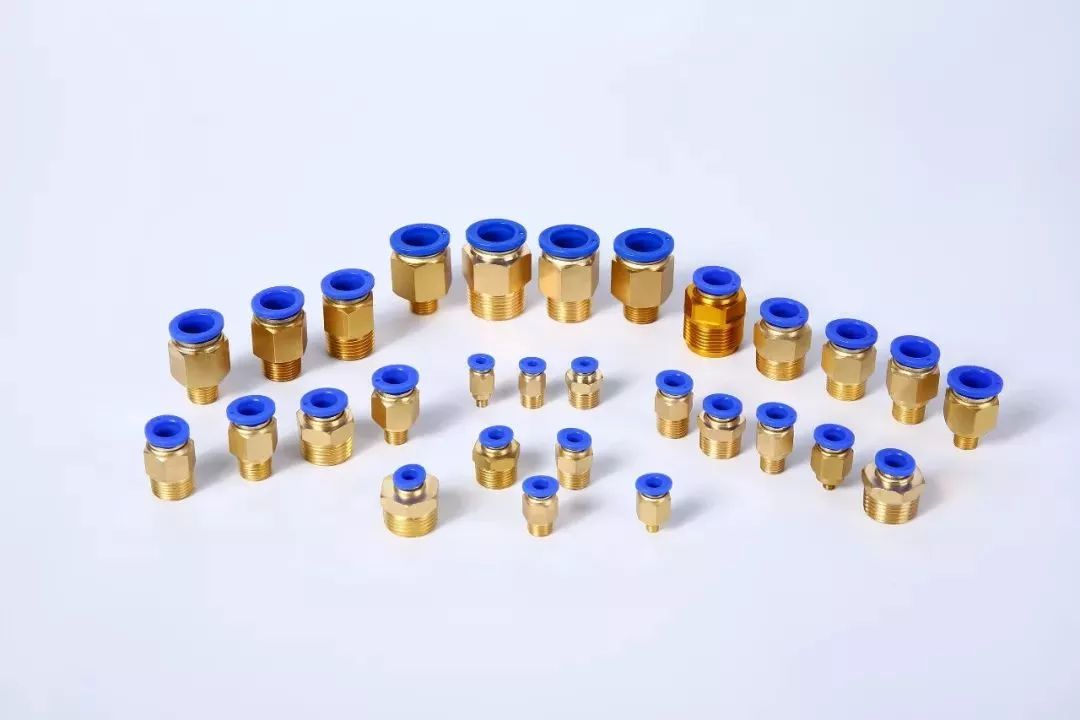

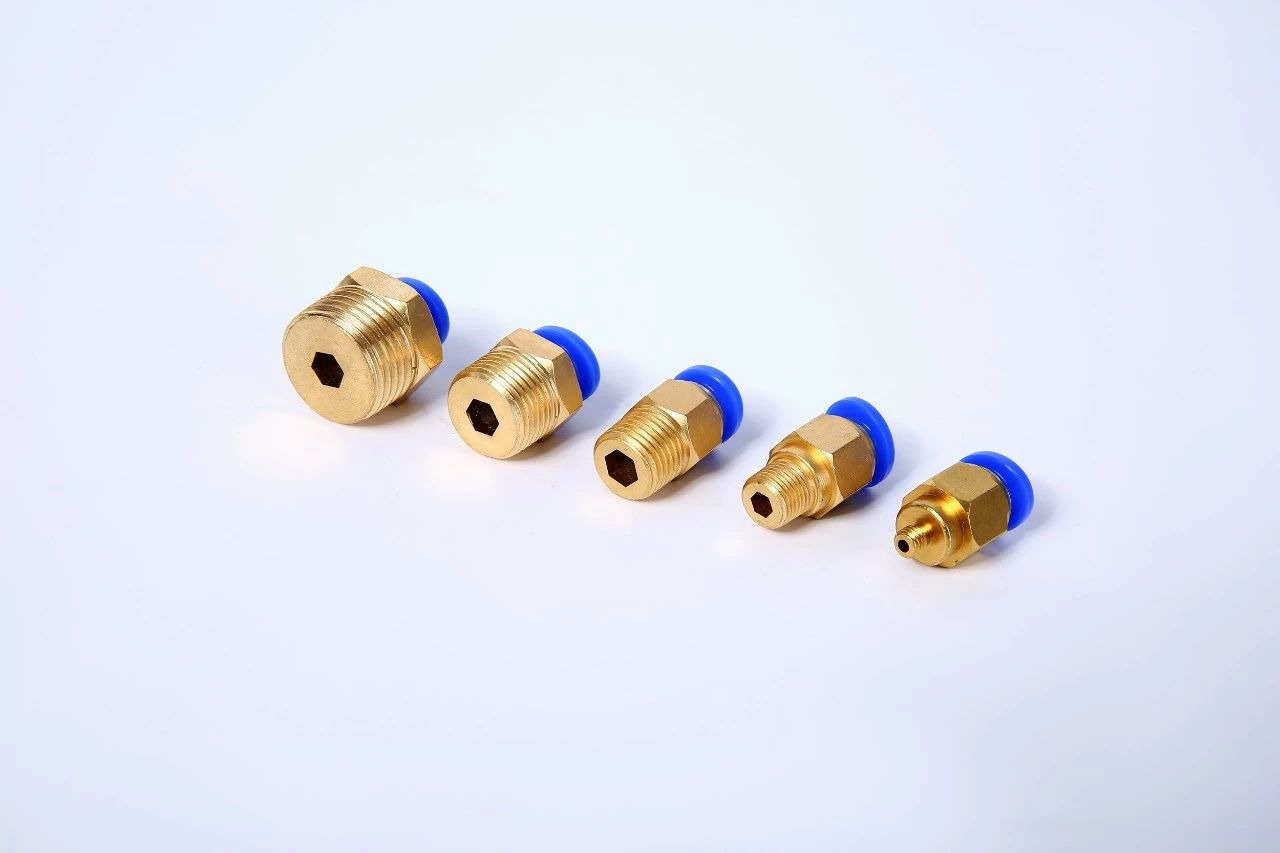

新款用于气动元件连接、水生产、供应、石油、化工等领域,具体涉及一种快插接头,它包括气管套(1)、限位环(2)、本体(3)、皮垫(4)。


优势如下:

1、气管套可根据实际需求选择不同材质的高刚弹性的铜或钢;按压次数可达万次以上。(本体与气管套材质相配)。

2、限位环与本体的分离设计保证了整体质量的可控性,同时大大提升了生产良品率。

3、皮垫可根据实际使用环境选择不同材质的橡胶,在常温下采用(丁腈橡胶),低温下采用(抗低温丁腈橡胶),在高温环境下采用(氟橡胶),减少环境使用限制;在保证性能的基础上增强安全性;及其特有的结构使其防水性能、防气性能、拉拔性能均可兼顾。

4、皮垫采用Y型圈与O型圈相结合的设计,使其高底压密封都能达到设计要求。



性能改良后接头插入手感会略微加重


总结:一物多用、物美价廉,即安全又方便。
