双压阀是气动管路中的一个逻辑元件,相当于电路中的“与”门,由两个输入口及一个输出口组成,当两个输入口都有气信号时,输出口才会有气输出,只要其中一个气信号未输入,输出便会停止;当两个输入口有气压时,低压那侧会流到输出口。

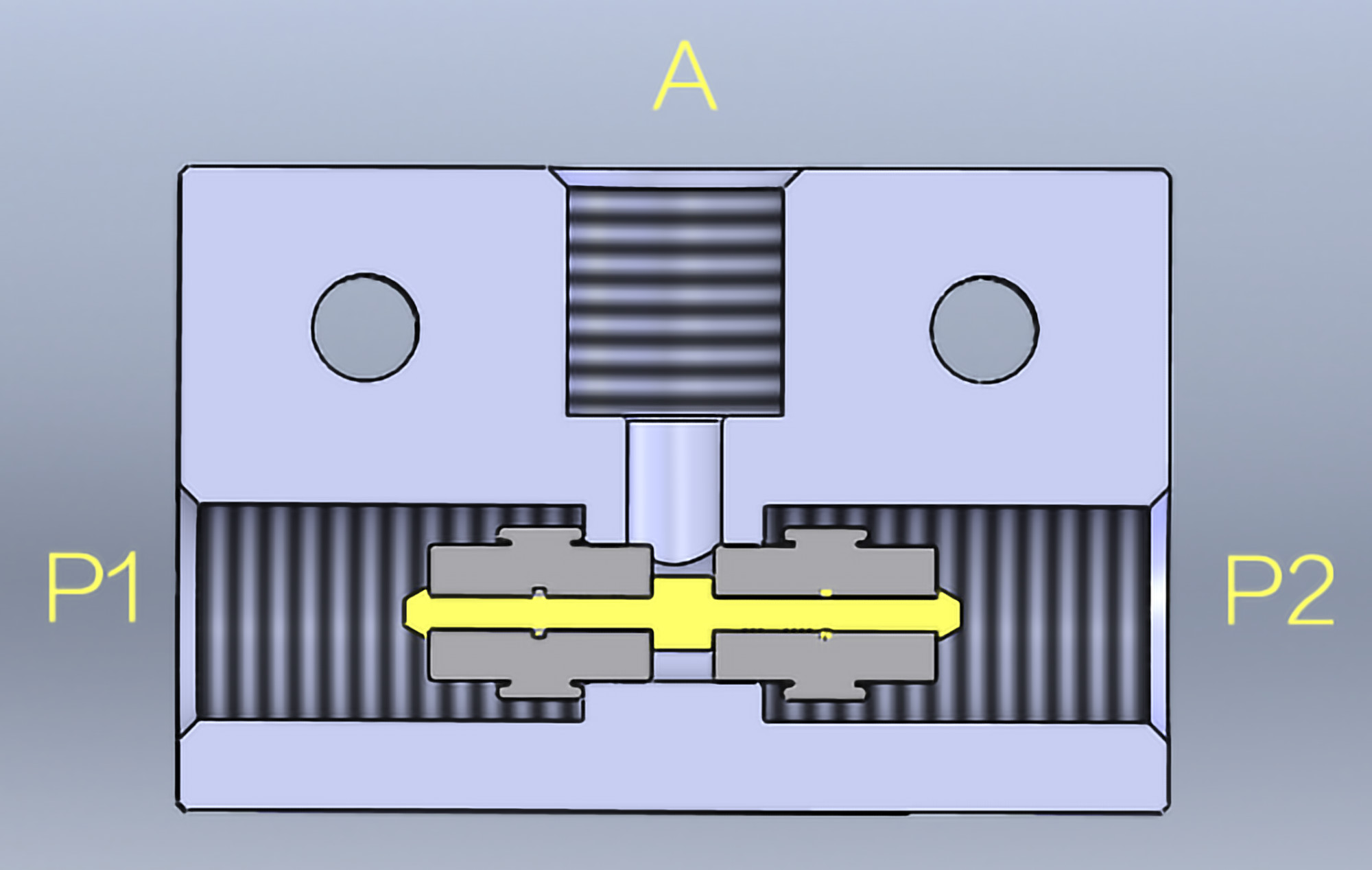

双压阀又称“与”门梭阀,实现气信号串联。它有两个输入口P1和P2、一个输出口A。当P1和P2单独有输入时,阀芯被推向另一侧,A无输出。当P1和P2同时有输入时,A才有输出。当P1和P2输入气压不等时,通常为气压较低的那边从A输出。

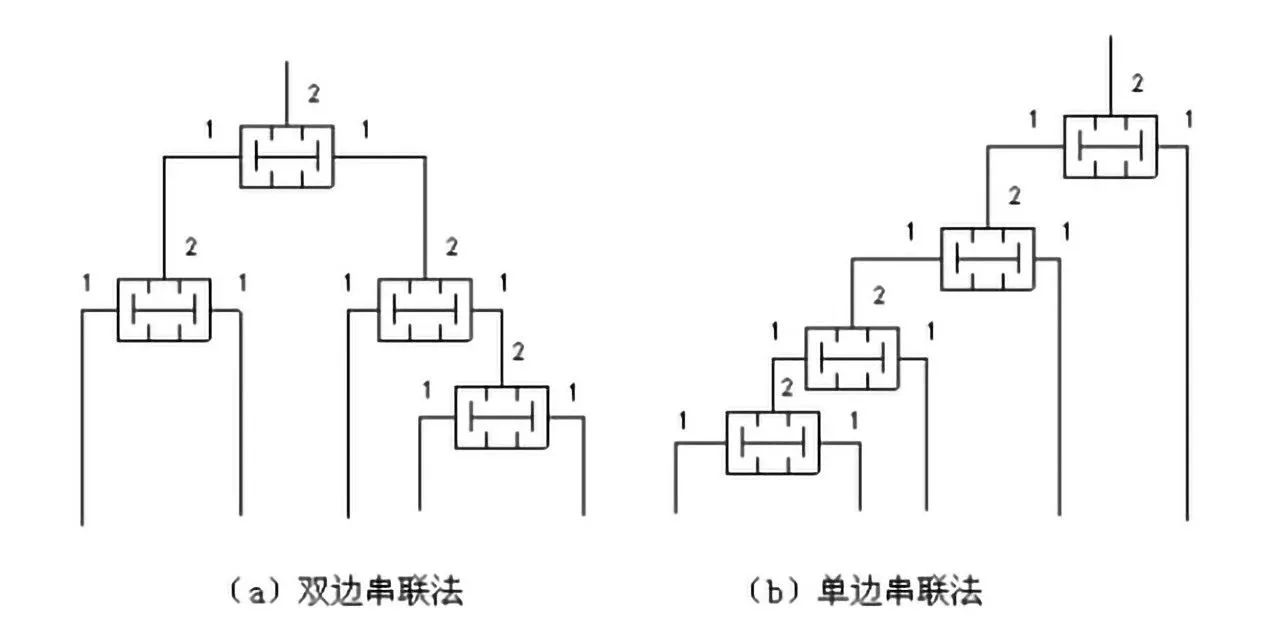

与梭阀一样,双压阀在气动控制系统中也作为信号处理元件,只是梭阀是“或”门元件,双压阀则是“与”门元件。当有数个双压阀一起串联时(如下图),需要所有的输入口皆有信号,输出口才会有信号。双压阀的应用也很广泛,主要用于互锁控制、安全控制、检查功能或者逻辑操作。

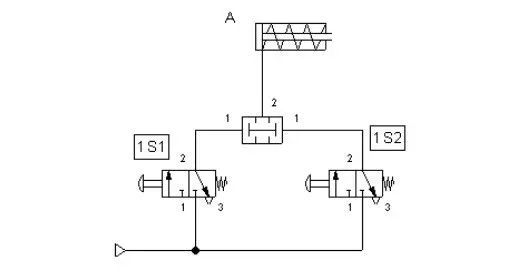

下图是一个利用双压阀的双手操作安全控制回路,在该回路中,需要两个二位三通阀同时动作,才能使单作用气缸前进,实现“与”门逻辑控制。只有当两个按钮阀1S1和1S2都压下时,单作用气缸活塞杆才伸出;若二者中有一个不动作,则气缸活塞杆将回缩至初始位置。
